Долбежный станок по дереву JET 720HD (230В)
180 000 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
JET 720HD (230В) |
| Артикул: | |
1791309M |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Долбежный станок по дереву JET 720HD предназначен для создания в деревянных заготовках отверстий, гнезд, пазов и шипов прямоугольной формы. Прямолинейное движение осуществляется возвратно-поступательным перемещением в вертикальной плоскости ползуна с суппортом и закреплённым в нём долбёжным резцом.
При помощи нижней опоры легко делать углубления для дверных замков, петель, различных креплений и т.д.
Jet 720HD – долбежно-пазовальный станок промышленного класса; кроме надёжности, долговечности и высокой мощности его отличает универсальность применения, что обусловлено гибкостью конструкции, допускающей несколько вариантов переналадки в зависимости от типа решаемых задач.

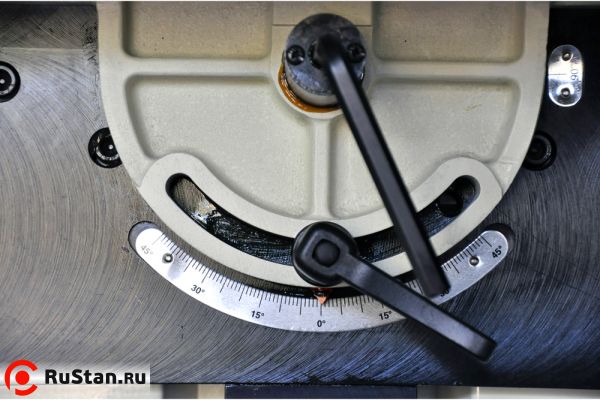

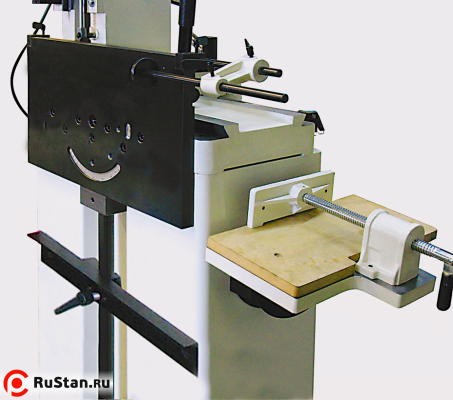

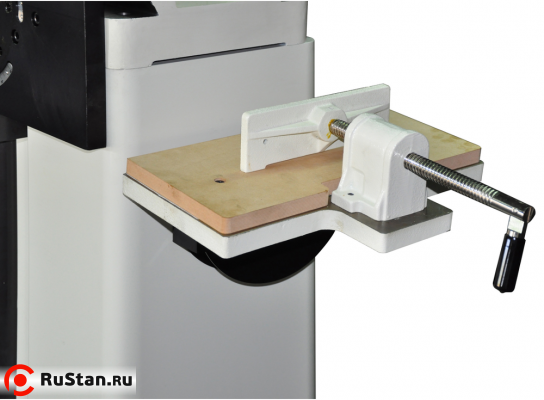

Рабочий стол, выполненный из массивной чугунной отливки, можно установить горизонтально или наклонить вправо на произвольный угол в пределах 45° - в таком положении делаются пазы под углом к поверхности. Кроме этого стол можно повернуть влево на 90°, что позволяет работать с торцом заготовки и с готовыми изделиями типа дверного полотна или оконного переплета (нижняя сторона детали при этом «ложится» на регулируемый упор). Если стол мешает работе с габаритными изделиями, его можно снять и разместить на специальном кронштейне для хранения, расположенном сбоку тумбы.
Важно, что конструкция со съемным столом совмещается с возможностью подачи сверлильно-долбежной части по осям. Крестообразные направляющие координатного механизма располагаются в основании колонны, подача производится при помощи рычагов. Для работы с серийными изделиями предусмотрены настраиваемые ограничители хода по осям и торцевой упор заготовки.
Особенности
- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки

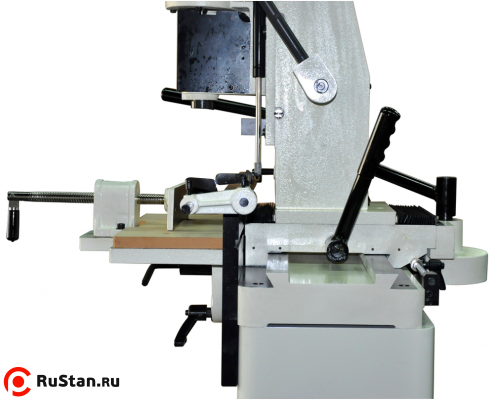

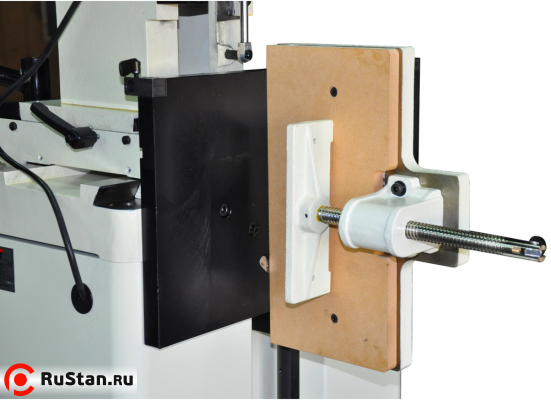

- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки
- Перемещение резца по трем координатным осям
- Регулируемые ограничители хода по продольной и вертикальной осям
- Возможность наклона рабочего стола
- Рабочий стол из чугунного литья с деревянной накладкой
- Съемный рабочий стол

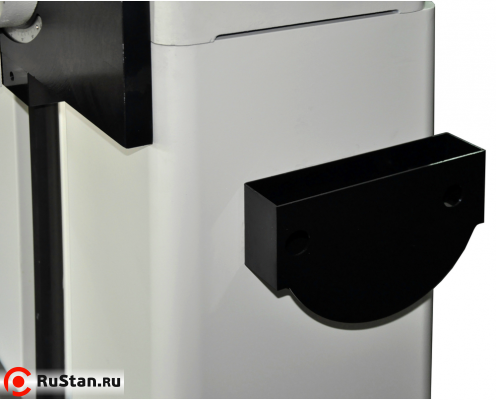

- Кронштейн для хранения рабочего стола
- Регулируемый нижний упор для работы с высокими заготовками
Технические характеристики 720HD | |
|---|---|
| Характеристика | Значение |
| Потребляемая (выходная) мощность | 2,0 (1,1) кВт |
| Частота вращения шпинделя на холостом ходу | 1450 об/мин |
| Максимальный диаметр зажима сверлильного патрона | 13 мм |
| Максимальный размер резца (твердые/ мягкие породы) | 19/ 25 мм |
| Ход резца | 155 мм |
| Максимальная высота заготовки от стола/ от основания | 290/ 1170 мм |
| Ход резца по осям (продольный/ поперечный) | 230/ 85 мм |
| Угол наклона стола | -90°/0-45° |
| Размеры рабочего стола (ДхШ) | 370 х 180 мм |
| Размеры упора заготовки (ДхВ) | 520 х 300 мм |
| Максимальное расстояние от упора до центра резца | 85 мм |
| Габаритные размеры (ДхШхВ) | 650 х 550 х 2030 мм |
| Вес JET 720HD (230В) | 220 кг |

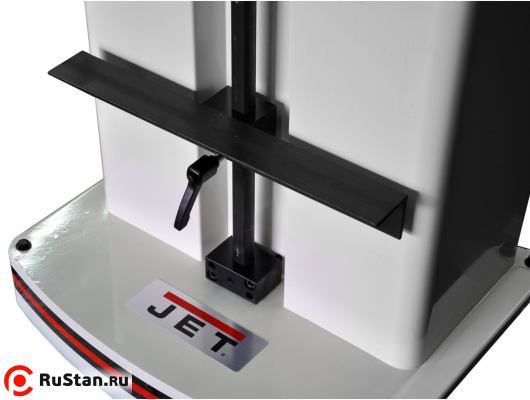

С помощью нижней опоры для заготовок можно делать углубления для дверных замков, а также другие деревянные соединения

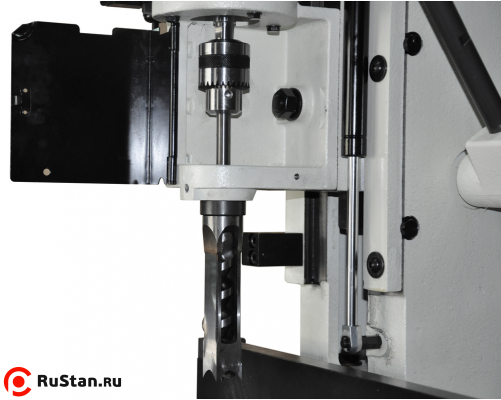

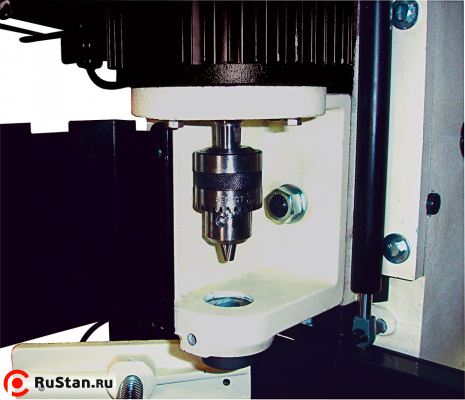

Сверлильный патрон - легко доступно
Комплектация
- Сверлильный патрон и зажимной ключ
- Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16'' и 1-13/16''
- Торцевой упор
- Винтовой прижим заготовки
- Нижний упор заготовки
- Накладка из МДФ для рабочего стола

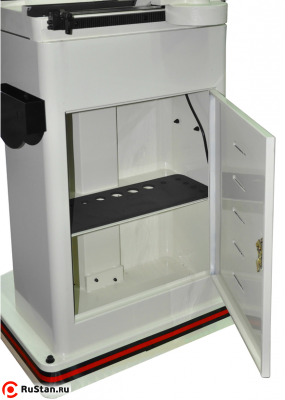

- Закрытая подставка с отсеком для инструмента
Комплектация за дополнительную плату
