Модель: | CNCT-100 |
|
Производитель: | GSA |
- Описание
- Комментарии
- Отзывы
Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.
По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

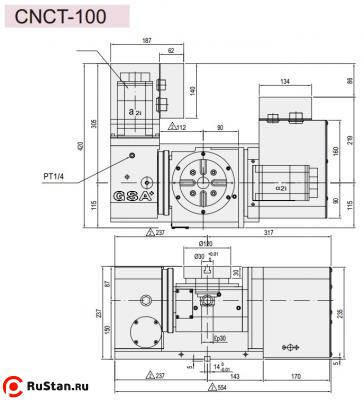

Технические характеристики CNCT-100 | ||
---|---|---|
Параметр | Ед. изм. | Значение |
Диаметр | мм | 120 |
Высота центра | мм | 150 |
Общая высота | мм | 235 |
Вес CNCT-100 нетто (без двигателя) | кг | 105 |
Центральное отверстие | мм | 30Н7 |
Ширина Т-пазов | мм | 10Н7 |
Ширина направляющего сухаря | мм | 14Н7 |
Поворот и наклон | |||
---|---|---|---|
Параметр | Ед. изм. | Поворот | Наклон |
Сервомотор Meldas | НF-75T | НF-75T | |
Сервомотор Fanuc | a2i | a2i | |
Сервомотор Siemens | 1FK7042 | 1FK7042 | |
Сервомотор Heidenhein | QSY96A | QSY96A | |
Передаточное число | 1:72 | 1:120 | |
Угол наклона | град | -20…120 | -20…120 |
Минимальный угол | град | 0,001 | 0,001 |
Максимальные обороты | об/мин | 27.8 | 16.7 |
Усилие пневмозажима | кг*м | 12 | 12 |
Усилие гидрозажима | кг*м | 24 | 24 |
Точность позиционирования | 30” | 60” | |
Повторяемость | с | ±4” |
Максимальные нагрузки | |||
---|---|---|---|
Параметр | Схема | Ед. изм. | Значение |
Максимальная вертикальная нагрузка | кг | W = 20 | |
Максимальная горизонтальная нагрузка | кг | W = 35 | |
Максимальное радиальное усилие | кг | F = 400 | |
Максимальное радиальное усилие | кг*м | FxL = 24 | |
Максимальное радиальное усилие | кг*м | FxL = 30 | |
Максимальная рабочая инерция | кг*см*сек2 | 0.87 |
