Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

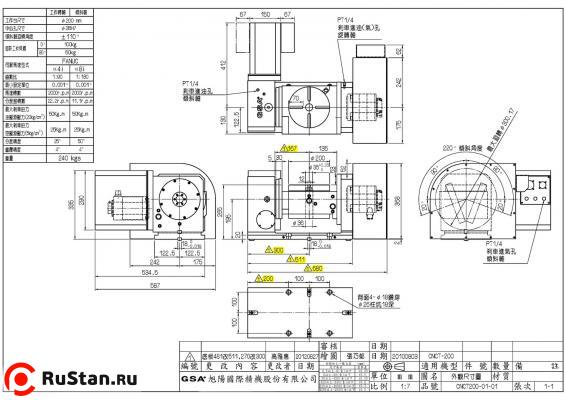

Технические характеристики CNCT-200

Параметр Ед. изм. Значение
Диаметр мм 200
Высота центра мм 195
Общая высота мм 360
Вес CNCT-200 нетто (без двигателя) кг 240
Центральное отверстие мм 35Н7
Ширина Т-пазов мм 12Н7
Ширина направляющего сухаря мм 18Н7

Поворот и наклон
Параметр Ед. изм. Поворот Наклон
Сервомотор Meldas НF-104T НF-154T
Сервомотор Fanuc a4i a8i
Сервомотор Siemens 1FK7060 1FK7063
Сервомотор Heidenhein QSY116C QSY116E
Передаточное число 1:90 1:180
Угол наклона град -110…110 -110…110
Минимальный угол град 0,001 0,001
Максимальные обороты об/мин 22.2 11.1
Усилие пневмозажима кг*м 25 25
Усилие гидрозажима кг*м 50 50
Точность позиционирования 20” 50”
Повторяемость с ±4”

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 50
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 100
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 500
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 50
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 102
Максимальная рабочая инерция Максимальная рабочая инерция кг*см*сек2 6
