Двухосевой поворотный стол с ручным наклоном CNCMT-500 GSA+
Код товара:
40970
Нет в наличии
| Модель: |  |
CNCMT-500 |
| Производитель: |  |
GSA |
- Описание
- Комментарии
- Отзывы
Простая установка на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Возможна установка на электроэрозионные станки.
Хорошо подходят для обработки автомобильных и мотоциклетных колесных дисков. Ось ручного наклона оборудована шкалой с ценой деления 1 градус.

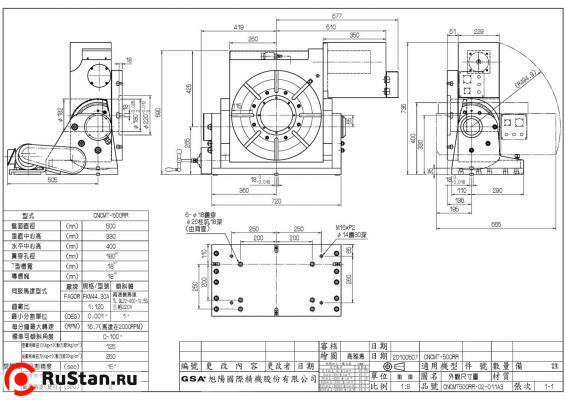

Технические характеристики CNCMT-500 | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 500 |
| Высота стола в горизонтальном положении | мм | 400 |
| Высота центра стола в вертикальном положении | мм | 330 |
| Общая высота | мм | 735 |
| Вес CNCMT-500 нетто (без двигателя) | кг | 450 |
| Центральное отверстие | мм | 180Н7 |
| Ширина Т-пазов | мм | 18Н7 |
| Ширина направляющего сухаря | мм | 18Н7 |
| Поворот и наклон | |||
|---|---|---|---|
| Параметр | Ед. изм. | Поворот | Наклон |
| Сервомотор Meldas | HF-204S | Ручной | |
| Сервомотор Fanuc | a12i | Ручной | |
| Сервомотор Siemens | 1FK7083 | Ручной | |
| Сервомотор Heidenhein | QSY155B | Ручной | |
| Передаточное число | 1:120 | - | |
| Минимальный угол | град | 0,001 | 1 |
| Угол наклона | град | 0…100 | 0…100 |
| Максимальные обороты | об/мин | 16,7 | - |
| Усилие пневмозажима | кг*м | 125 | - |
| Усилие гидрозажима | кг*м | 250 | - |
| Точность позиционирования | 15” | - | |
| Повторяемость (Однонаправленный) | с | 4” | - |
| Повторяемость (Двунаправленный) | с | 8” | - |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  | кг | W = 350 |
| Максимальная горизонтальная нагрузка |  | кг | W = 600 |
| Максимальное радиальное усилие |  | кг | F = 1880 |
| Максимальное радиальное усилие |  | кг*м | FxL = 380 |
| Максимальное радиальное усилие |  | кг*м | FxL = 245 |
