Фрезерный горизонтальный обрабатывающий центр EXTRON LH-86 состоит из мощных базовых конструкций из высококачественного чугуна. Основание обрабатывающих центров имеет четыре направляющих (ось Y), что позволяет обеспечивать высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина, имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.

Технические характеристики фрезерного станка EXTRON LH-86

Характеристики Значение
Размеры стола (длина х ширина)930 х 500 мм
Перемещение по оси X860 мм
Перемещение по оси Y830 мм
Перемещение по оси Z625 мм
Размеры поворотного стола (ось В)Ø540 х 500 мм

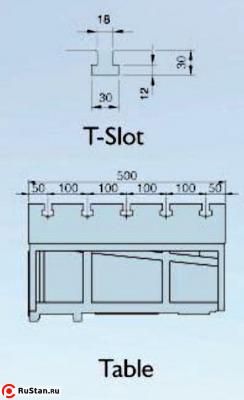

Т-образные пазы (ширина х количество)18 х 5 мм
Максимальная нагрузка на стол (по центру)400 кг
Расстояние от центра шпинделя до поверхности стола105...730 мм
Расстояние от центра шпинделя до колонны0...830 мм
Максимальная скорость вращения шпинделя6000 об/мин
Мощность двигателя шпинделя15 кВт
Конус шпинделяISO#40
Диаметр ШВП40 мм
Шаг ШВП по осям X / Y / Z12 / 10 / 12 м/мин
Ускоренное перемещение по осям X, Y, Z24 / 20 / 24 м/мин
Рабочая подача10 м/мин
Тип устройства автоматической смены инструмента манипулятор
Емкость инструментального магазина24 инструментов
Максимальный диаметр инструмента80 мм
Максимальный вес инструмента7 кг
Максимальная длина инструмента250
Масса станка6600 кг

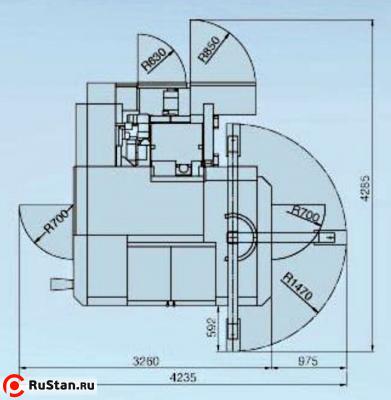

Габаритные размеры (длина, ширина, высота)2560х2880х2725 мм

* - опционально

Стандартная комплектация

  • Пневматический пистолет для очистки зоны резания от стружки и система обдува шпинделя сжатым воздухом при смене инструмента
  • Система охлаждения шпинделя
  • Система охлаждения зоны резания
  • Галогенный светильник зоны резания
  • Система автоматической смазки
  • Ограждение зоны резания кабинного типа
  • Устройство автоматической смены инструмента типа "Манипулятор"
  • Телескопическая защита направляющих
  • Конвейер для удаления стружки червячного типа с баком-тележкой
  • Опоры для установки и выравнивания станка
  • Аварийно-сигнальная лампа
  • Ящик с комплектом инструмента для технического обслуживания станка
  • Руководство по эксплуатации
  • Жесткое нарезание резьбы
  • Интерфейс-RS-232

Дополнительные принадлежности

  • Устройство автоматической смены инструмента (УАСИ) типа "Манипулятор" на 30 инструментов
  • Система подачи СОЖ через шпиндель (15bar)
  • Транспортер стружки цепного типа с баком-тележкой
  • Сепаратор для очистки СОЖ
  • Прибор для контроля вылета и диаметра режущего инструмента RENISHAW TS-27R
  • Инфракрасный измерительный щуп RENISHAW OMP-60
  • Кондиционер для электрошкафа
  • Оптические линейки Heidenhair для осей X/Y/Z
  • ZF-двухскоростной редуктор для получения максимального крутящего момента на шпинделе
  • Тиски прецизионные быстрозажимные пневматические
  • Устройство для очистки СОЖ от масла STARK-1
