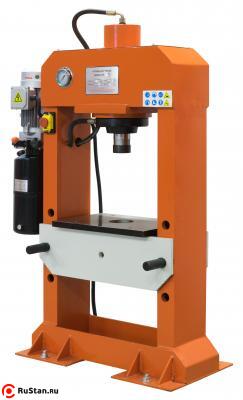

Гидравлический пресс Stalex HP-50
488 250 руб.
с НДС - на 25.12.2024 г.
Модель: | Stalex HP-50 |
|
Артикул: | 382002 |
|
Производитель: | STALEX | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка
Гидравлический пресс Stalex HP-50 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 520кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 220мм (макс. ход) – 35 секунд (без нагрузки) Время обратного подъёма штока – 26 секунд (без нагрузки)
|
|
|
А – общая высота станка |
1730 мм |
B – общая ширина станка (по ножным опорам) |
1110 мм |
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
1290 мм |
|
С – общая глубина станка |
500 мм |
|
D – расстояние между опорами |
800 мм |
|
Е – ширина опор |
250 мм |
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
665 мм |
|
|
Четыре ребра жёсткости рабочего стола. (D: Ширина 800мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) |
|
|
Рычаги крепления стола – Ø=38мм. Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=42мм. Толщины стенок сварных опор – 20/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 27мм. Ø отверстия в рабочей части стола – 86мм. |
|
|

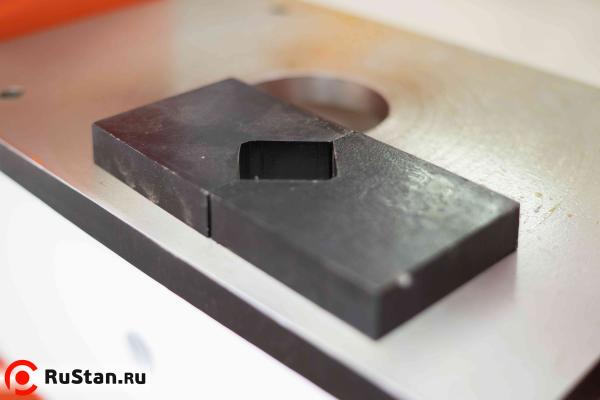

В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм.
|
|
|

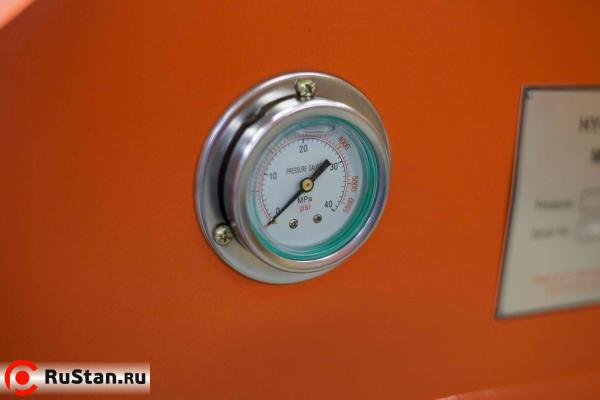

Манометр |
|
|

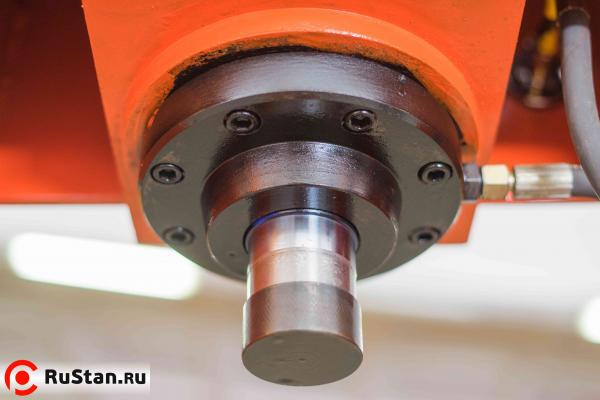

В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 78мм Высота пресс-головки – 43мм + резьба 38мм |
|
|
Вал штока без пресс-головки. Ø штока – 78мм Макс. ход штока – 220мм |
|
|
В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|
Шильдик станка. |
|
|
Шильдик мотора гидростанции. |
|
|
Шильдик гидростанции. |
|
|
Рабочая ёмкость станка. Макс. ход штока с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
Технические характеристики Stalex HP-50 |
|
---|---|
Характеристика | Значение |
Артикул |
382002 |
Усилие, кН |
500 |
Усилие, тонн |
50 |
Номинальное давление, МПа |
25 |
Мощность мотора |
3 кВт |
Рабочее напряжение |
380В - 50Гц - 3 фазы |
Макс. ёмкость, мм |
665 (H: ход + перемещение стола) |
Ход штока, мм |
220 |
Гидростанция станка имеет 3 положения работы |
ü Рычаг в право – рабочий ход ü Среднее положение рычага – стоп ü Рычаг влево – обратный ход штока в верх |
Расстояние от пола до рычага переключения гидростанции, мм |
1230 |
Перемещение стола |
5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм=540мм) |
Рабочий размер стола, мм |
475х350 (ШхГ) |
Общие размеры стола, мм |
800х295 (ШхГ) (D: Ширина 800мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) |
Рычаги крепления стола, мм |
Ø=38/ L=340мм |
Ø отв. крепления стола на сварных опорах, мм |
Ø=42 |
Толщина стенки сварных опор, мм |
t=20/t=6 |
Толщина стенки верхней части станка, мм |
t=18 |
Размеры упаковки, мм (ШхГхВ) |
1450х650х2010 |
Упаковка |
фанерный ящик |
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
Масса, кг (нетто) |
520 |
Масса, кг (брутто) |
593 |
