Гидравлический ручной профилегиб Metal Master APV-60 с педалью
Код товара:
41461
В наличии 1 шт.
42 000 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
APV-60 с педалью |
| Артикул: | |
00000016362 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Россия |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Гидравлический ручной профилегиб Metal Master APV-60 предназначен для холодной радиусной и шаблонной гибки профильных и водо-газопроводных труб, а также проката круглого и квадратного сечения.
Особенности Metal Master APV-60
- Функция профилегиба.
- Функция трубогиба.
- Гибка труб профильного сечения.
Работа трубогиба Metal Master APV-60
- Перед применением трубогиб необходимо закрепить.
- Устанавливаете на силовую раму станка вальцы соответвующие размерам обрабатываемой трубы. С помощью домкрата прижимаете её между ведущим вальцом и прижимными вальцами.

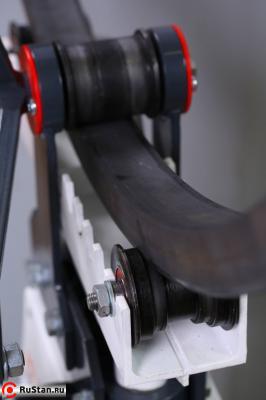

- Постепенно работая домкратом прокатываете трубу силовым колесом до необходимого радиуса гиба. С помощью гидроклапана освобождаете и извлекаете трубу из станка. Под воздействием пружин рама становится в исходное положение. На силовой раме выполнены ряд отверстий для получения малых радиусов гибки. При увеличении размеров изгибаемых труб прижимные вальцы необходимо устанавливать дальше друг от друга для облегчения работы силового колеса.
Технические характеристики APV 60 с педалью |
|
|---|---|
| Характеристика | Значение |
| Наибольшее усилие гидроцилиндра, Тс | 6 |
| Наибольший ход прижимных валов, мм | 150 |
| Габаритные размеры, мм | 1000х500х280 |
| Масса базовой комплектации, кг | 36 |
| Вид профиля | Макс. сечение профиля,мм | Минимальный радиус, мм | Оснастка |
|---|---|---|---|
| Оснастка в комплекте | |||
|
60 х 10 | 150 | базовая |
|
20х20 | 150 | базовая |
|
15х15
20х20 40х20 40х25 60х40 |
300 | базовая |
| Дополнительная оснастка | |||
|
15х15
25х25 30х30 50х25 50х30 |
300 | доп. набор |
|
40х40 | 300 | доп. набор |
|
Ø 32 x 3.5 | 150 | наборы круглых труб |
|
Ø 20 | 300 | |
|
40х4 | 500 | набор для полосы |
Оснастка
| Оснастка для радиусной прокатки | |
|---|---|
|
Дополнительный набор проточки 30-50 APV 60 |
|
Набор базовый для профильных труб |
|
Набор вальцов для радиусной гибки круглых труб ф17-34 APV 60 |
|
|
Набор вальцов для радиусной гибки круглых труб ф22-27 APV 60 |
|
Валец верхний (проточка 60) с ребордой |
|
Валец верхний (проточка 40) с ребордой |
|
Вальцы боковые гладкие |
|
Набор вальцов для радиусной гибки полосы 40х4 на ребре APV 60 |
|
Набор вальцов из капролона |
| Оснастка для сегментной гибки | |
|
Крепление для сегмента APV 60 |
|
Сегмент 3/8" |
|
|
Сегмент 1/2" |
|
|
Сегмент 3/4" |
|
|
Сегмент 1" |
|
Универсальные ролики-упоры APV 60 |
|
Набор для гибки полосы на 90° APV 60 |
|
Набор для гибки под углом 90° методом намотки проф.труб 20х20 и 25х25
|
Комплектация за дополнительную плату
