| Модель: |  |
HPJ-K 2540 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы

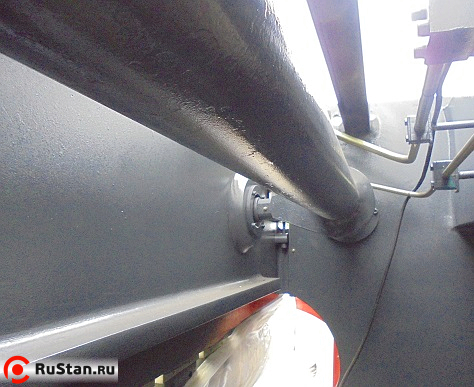

Листогибочные прессы серии HPJ-K имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется большинством мировых производителей листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.
Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен контроллером Estun E210. Управление по оси Y осуществляется контроллером путем задания угла гиба, который затем пересчитывается в положение механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется контроллером. Перемещение упора по оси Х осуществляется шаговым двигателем через высокоточную ШВП с направляющими. Приводы по осям представляют собой комплектные сервоприводы (КСП) производства Estun.
| Узлы | |
|---|---|
|
Панель управления
Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E210 (память на 100 программ по 25 гибов в каждой программе, встроенная библиотека инструмента), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийного останова. |
|
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пуансона. |
|

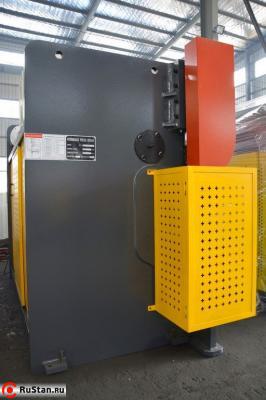

Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
|
Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки. |
|
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. |
|
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. |
|
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица |
Технические характеристики HPJ-K 2540 |
|
|---|---|
| Характеристика | Значение |
| Усилие, тонн | 40 |
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2000 |
| Глубина зева, мм | 200 |
| Ход пуансона | 100 |
| Расстояние между столом и траверсой, мм | 340 |
| Скорость рабочая/ обратного хода, мм/с | 10\80 |
| Мощность двигателя, кВт | 4 |
| Габариты, ДхШхВ, мм | 2655x1469x2000 |
| Вес HPJ-K 2540 , кг | 3600 |
Стандартная комплектация
- Контроллер двухосевой - E210 (Estun)
- Приводы по осям - Комплектные сервоприводы (КСП) производства Estun

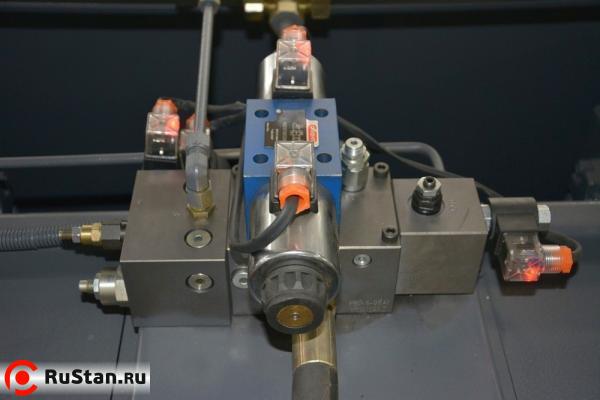

- Клапаны - Bosch-Rexroth
- Электроавтоматика - Siemens и Schneider
- Масляный насос - Шестеренный
- Инструмент - Матрица 4-сторонняя/пуансон AMADA Promecam
- Оснащение заднего упора (пальцы) - 2 штуки
- Уплотнения г/ц - NOK Japan
- Пульт управления - На поворотном кронштейне
- Педаль управления - Выносная, с кнопкой аварийного останова
