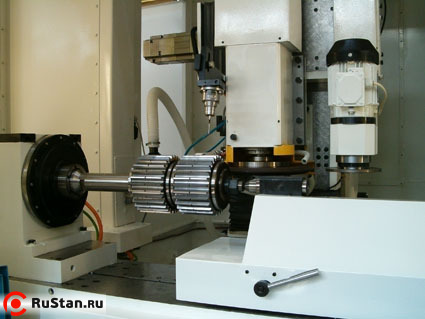

Полуавтомат зубошлифовальный высокой точности ВЗ-580Ф4 предназначен для профильного шлифования прямозубых и косозубых зубчатых колес наружного зацепления стандартными абразивными кругами на керамической связке, профилируемых непосредственно на полуавтомате.

Особенности конструкции:

  • Полуавтомат ВЗ-580Ф4 выполнен в горизонтальной компоновке;

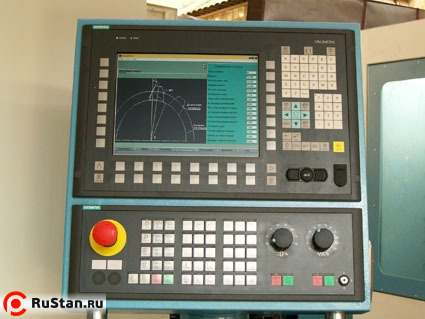

  • Устройство ЧПУ SINUMERIK 840D в комплекте с цифровыми приводами осей координат серии SIMODRIVE 611D обеспечивает высокое качество управления полуавтоматом, его надежную бесперебойную работу;
  • Шпиндель бабки изделия вращается от встроенного кругового высокомоментного прямоприводного тормотора 1FW6 фирмы Siemens. Круговой датчик измерения угла поворота фирмы HEIDENHAIN с точностью ±2 установлен непосредственно на шпинделе (конечное звено). Шпиндель ВЗ-580Ф4 смонтирован на специальном прецизионном упорно-радиальном подшипнике фирмы INA. Конструктивное устройство бабки изделия обеспечивает наивысшую точность поворота, надежность и долговечность;
  • Перемещения по осям Х (стол) и Z (поперечная каретка) осуществляются от линейных синхронных двигателей серии 1FN3 фирмы Siemens по замкнутым с предварительным натягом направляющим и интегрированными в них измерительными системами фирмы Schneeberger. Такая конструкция обеспечивает простой монтаж, исключительную динамику и высокую точность перемещения, высокую износостойкость привода благодаря бесконтактной передаче усилия;
  • Перемещения по осям Y (вертикальная каретка) и U (механизм правки) осуществляются от синхронных двигателей серии 1FK7 фирмы Siemens через беззазорные шариковинтовые передачи по замкнутым (с предварительным натягом) линейным направляющим фирмы Schneeberger;
  • Разворот вертикальной каретки (ось C) осуществляется от синхронного двигателя серии 1FK7 фирмы Siemens. Угол разворота контролируется прецизионным датчиком фирмы HEIDENHAIN;
  • Шлифовальный шпиндель собран с применением прецизионных дуплексных (с предварительным натягом) подшипников фирмы FAG;
  • Фасонная правка шлифовального круга осуществляется алмазным роликом механизма правки в автоматическом режиме координатными перемещениями с автоматической компенсацией износа шлифовального круга;

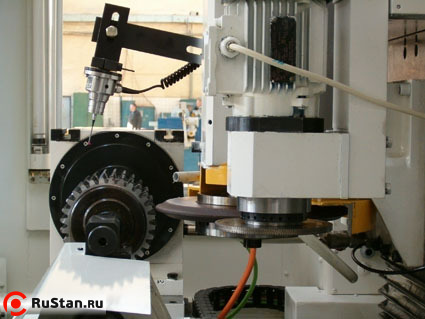

  • Система ориентации заготовки выполнена на базе трехмерного контактного датчика фирмы HEIDENHAIN и посредством координатных перемещений в автоматическом цикле (в соответствии с управляющей программой) осуществляет следующие функции:
    • привязку заготовки (угловую и осевую) к станочной системе координат;
    • измерение заготовки (окружной шаг зубьев, накопленную погрешность шага зубьев, точность профиля) с целью определения годности заготовки (наличие припуска), равномерного распределения припуска по профилям зубьев, поиск высокого зуба, с которого начинать обработку;
    • производит окончательное измерение обработанного зубчатого колеса по параметрам зубошлифования (окружной шаг, накопленная погрешность шага зубьев и направления зуба);
  • Для достижения максимально высоких показателей качества поверхности и геометрической точности зубчатых колес полуавтомат может быть снабжен автоматическим механизмом для тонкой балансировки шлифовального круга фирмы DITTEL;
  • Помимо базового программного обеспечения в систему ЧПУ встроена оригинальная система подготовки управляющих программ. Оператору в диалоговом режиме необходимо заполнить таблицу параметров заготовки, указать режимы резания, параметры и размеры шлифовального круга. Система автоматически сформирует управляющую программу для обработки заготовки и правки круга;
  • Система подачи и очистки СОЖ ВЗ-580Ф4 выполнена на базе насоса высокого давления (до 5 атм.) и лентопротяжного устройства с бумажным фильтром, что обеспечивает эффективную подачу и очистку СОЖ на масляной основе. Применение системы отсоса и фильтрации аэрозолей из рабочей зоны обеспечивает гигиенические нормы при работе.

Технические характеристики зубообрабатывающего станка ВЗ-580Ф4

Характеристика ВЗ-580Ф4
Наибольший диаметр заготовки, мм 360*
Пределы модулей, мм 2...10*
Наибольшая высота венца обрабатываемых зубчатых колес, мм. 360 (в наборе колес)
Наибольший угол наклона нарезаемых зубьев, град. 30
Диаметр шлифовального круга, мм. 250 - 350
Частота вращения шпинделя, мин -1 1500...2750*
Диаметр правящего алмазного ролика, мм. 150
Количество управляемых координат 6 (всего), 4 (одновременно)
Наибольшее рабочее перемещение продольного стола с заготовкой (ось Х), мм. 600
Наибольшее рабочее вертикальное перемещение шлифовального круга (ось Y), мм. 300
Наибольшее рабочее поперечное перемещение шлифовального круга (ось Z), мм. 300
Наибольшее рабочее перемещение каретки механизма правки (ось U), мм. 60
Наибольший угол поворота бабки изделия, град. не ограничен (ось А)
Наибольший поворот шлифовальной бабки на угол наклона зуба (ось С), град. +/- 30
Наибольшая величина рабочих подач по осям Х и Z, м/мин 100*
Наибольшая величина рабочих подач по осям Y и U, м/мин 6
Наибольшая величина рабочих подач по оси А, мин-1 120*
Наибольшая величина рабочих подач по оси С, мин-1 5
Дискретность задания линейных перемещений, мм. 0,001
Дискретность задания круговых перемещений, град. 0,0001
Точность обработки зубчатого колеса =< 5 степени по ГОСТ 1643-81
Шероховатость поверхности, полученная на образце изделия, Ra =< 0,63*
Мощность привода главного движения, кВт 7,5*
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2500 x 3000 x 2200*
Масса ВЗ-580Ф4, кг. 7000
