| Модель: |  |
Приспособление ВЗ-319.П27 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы

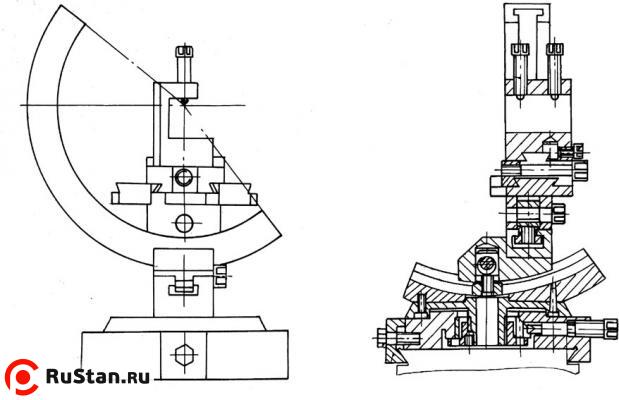

Приспособление для заточки резцов ВЗ-319.П27 предназначено для заточки резцов по передней и задней поверхности.
Порядок работы: установить резец в державку и закрепить. Выставить затачиваемую поверхность резца параллельно режущей поверхности шлифовального круга для получения необходимого угла заточки. Подвести поверхность резца до касания с кругом. Продольным перемещением и поперечной подачей крестового стола произвести заточку.
Технические характеристики ВЗ-319.П27 | |
|---|---|
| Характеристика | Значение |
| Затачиваемый инструмент | Резцы |
| Заточная операция | По передним и задним поверхностям |
| Наибольшие размеры сечения прямоугольной державки резца, мм | 20х25 |
| Предельные углы заточки резца, град. | 25 (передний и задний углы); 90 (угол в плане); 30 (угол наклона режущей кромки) |
| Габаритные размеры (LxBxH), мм. | 178 х 158 х 246 (396х270х320 в упаковке) |
| Масса Приспособление ВЗ-319.П27 , кг. | 12,3 (17 брутто) |
| Применяется на станках | ВЗ-319 |
