115 000 руб.
с НДС - на 25.12.2024 г.
Модель: | JMD-16S |
|
Артикул: | 50000066M |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы

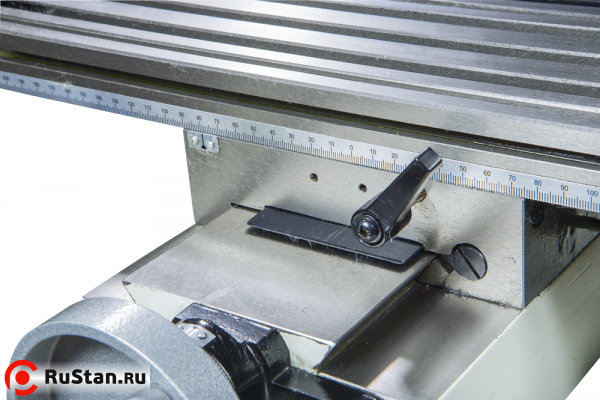

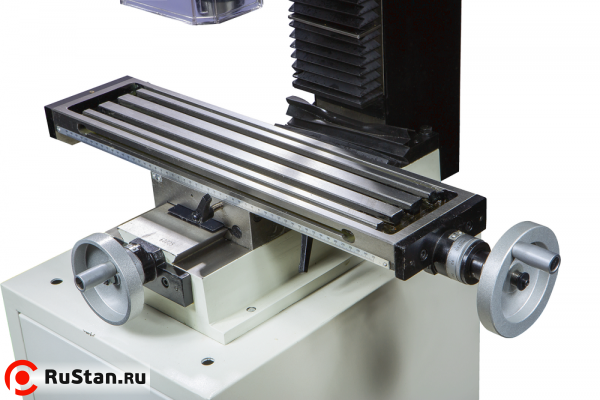

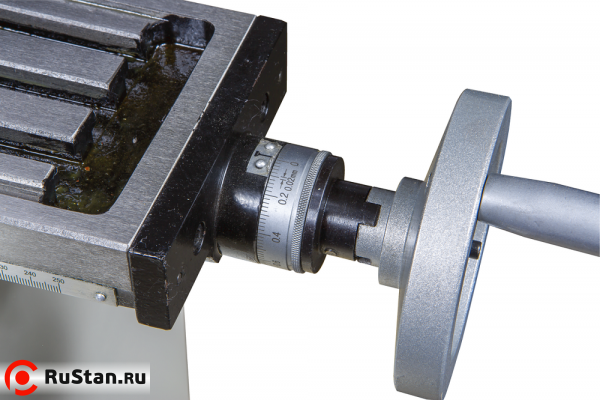

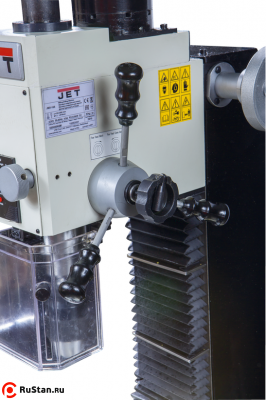

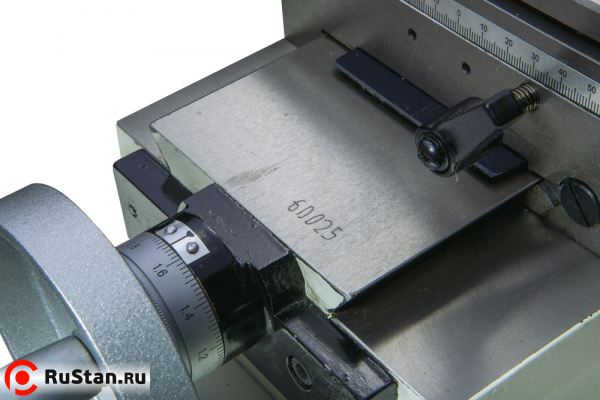

Станок JET JMD-16S предназначен для работы в режиме небольших нагрузок. За вращение шпинделя отвечает коллекторный двигатель мощностью 500 Вт, способный раскручивать шпиндель до 2500 оборотов в минуту. Вращение от двигателя передается через зубчатый ремень на шкив шпинделя, сам шпиндель вывешен на подшипниках и способен опускаться на 50 мм. Конус шпинделя МК-3, это позволяет установить практически любой инструмент. На стол можно установить достаточно большую заготовку, размер стола 550 на 130 мм. Подача по оси Z осуществляется фрезерной головой, а микронную подачу осуществляет микроподача. Фрезерная голова опускается на винте, вращение от рукоятки передается через металлическую коническую шестерню. После опускания фрезерный головы ее необходимо зафиксировать. Для затяжки фрез или цангового патрона используется шомпол с резьбой М12. Стол перемешается по направляющим типа ласточкин хвост, предусмотрены клиновые планки для убирания люфта по мере износа. Вращение осуществляется по средствам соединения винт – гайка.
Дополнительно можно установить цифровую индикацию по трем осям (УЦИ) и с точностью до 5 микрон отслеживать положение детали относительно режущего инструмента. Так жесть значительное количество опций, которые помогут расширить функционал станка, это и тиски 3-х осевые, 2-х осевые, поворотный стол с делительным диском и задней бабкой и многое другое. Станок поставляется с комплектом инструмента для обслуживания и сверлильным патроном. Гарантия на станок 2 года.
Особенности JMD-16S
- Предназначен для индивидуального применения

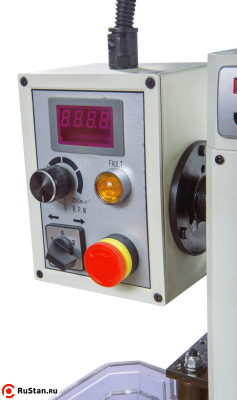

- Плавная регулировка скорости вращения шпинделя в двух диапазонах
- Двухдиапазонная плавная регулировка частоты вращения шпинделя

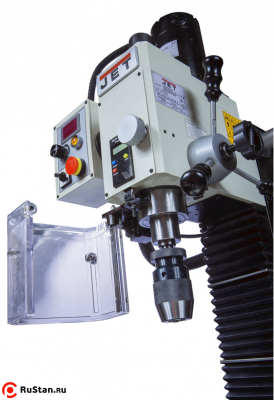

- Наклон фрезерной головки в обе стороны на 90 градусов

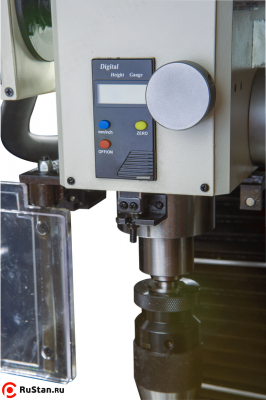

- Устройство цифровой индикации по оси Z
Технические характеристики JMD-16S |
|
---|---|
Характеристика | Значение |
Макс. диаметр сверления | 16 мм |
Макс. диаметр торцевой фрезы | 35 мм |
Макс. диаметр концевой фрезы | 16 мм |
Частота вращения шпинделя, плавно | 100-2500 об/мин |
Конус шпинделя | МК-3 |
Ход пиноли шпинделя | 50 мм |
Перемещение по оси Z | 225 мм |
Расстояние шпиндель-стойка | 253 мм |
Размер стола по оси Х и Y | 550 х 130 мм |
Перемещение стола по оси Х/Y | 400 х 190 мм |
Т-образный паз, 2 | 12 мм |
Мощность двигателя | 0,5 кВт/S1 100% |
Габаритные размеры (ДхШхВ) | 750х600х820 мм |
Масса | 81 кг |
Комплектация JMD-16S
- Сверлильный патрон с оправкой

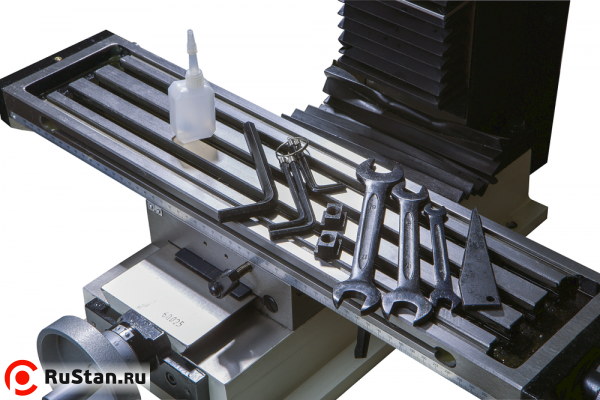

- Инструмент для обслуживания станка
- Инструкция на русском языке
Комплектация за дополнительную плату
