| Модель: |  |
FUV321M с VFG 323 |
| Производитель: | Болгария |
|
| Изготовитель: |  |
Болгария |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Широкоуниверсальный фрезерный станок FUV321 служит для выполнения разнообразных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, торцевых, цилиндрических, червячных, модульных и других фрез. Используется для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес, и других деталей. На этих станках можно обрабатывать различные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из стали, цветных металлов, чугуна и пластмассы. Станки осуществляют полуавтоматические линейные циклы (за доп. плату) и автоматический маятниковый цикл. Основные части фрезерных станков выполнены из высококачественной стали, что обеспечивает сохранение точности обработки и надежную работу станка в течение долгих лет. Универсальная фрезерная голова, которая закреплена на консоли дает возможность производить быструю переналадку для работы с вертикальным шпинделем головы или горизонтальным шпинделем станка. Технологические возможности станка могут быть расширены с помощью, круглого делительного стола, универсального делительного аппарата, устройства для нарезания гребенок, долбежной головки и других приспособлений и приборов.
Технические характеристики FUV321 |
|
|---|---|
| Характеристика | Значение |
| Размер рабочего стола | 320x1350 мм |
| Расстояние от оси вертикального шпинделя до рабочей поверхности стола min/max | 170/630 мм |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола min/max | 30/490 мм |

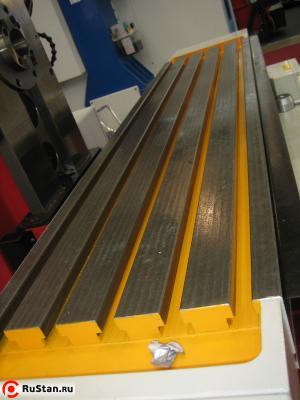

| Т-образные пазы | 5 шт. |
| Ширина Т-образных пазов | 18 мм |
| Расстояние между Т-образными пазами | 63 мм |
| Поворот стола влево и вправо | 45° |
| Продольный ход стола при ручной подаче | 1000 мм |
| Продольный ход стола | 980 мм |
| Поперечный ход стола при ручной подаче | 360 мм |
| Поперечный ход стола | 340 мм |
| Вертикальный ход стола при ручной подаче | 460 мм |
| Вертикальный ход | 440 мм |
| Подачи стола | бесступенчатое |
| Бесступенчатые подачи | |
| Диапазон подач, X,Y/Z | 10 - 1000 ; 4 - 415 мм/мин |
| Диапазон ускоренных подач, X,Y /Z | 2500 ; 1040 мм/мин |
| Шпиндель вертикальный | |
| Передний конец вертикального шпинделя | ISO 50 |
| Оборотные ступени вертикального шпинделя | 12 |
| Диапазон оборотов вертикального шпинделя | 45-2000 мин-1 |
| Шпиндель горизонтальный | |
| Передний конец горизонтального шпинделя | ISO 50 |
| Оборотные ступени горизонтального шпинделя | 18 |
| Диапазон оборотов горизонтального шпинделя | 32-1600 мин-1 |
| Диапазон оборотов горизонтального шпинделя, специальное исполнение | 45-2000 мин-1 |
| Фрезерная головка | |
| Вращение вертикальной фрезерной головки | 360° |
| Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудование) | 360° |
| Привод | |
| Мощность двигателя вертикального шпинделя | 4 кВт |
| Мощность двигателя горизонтального шпинделя | 7.5 кВт |
| Мощность двигателя подачи | 2.2 кВт |
| Габаритные размеры | |
| ДхШхВ | 2755x3090x2000 мм |
| Ширина с выдвинутом вперед хоботом | 3590 мм |
| Вес FUV321M с VFG 323 | 3500 кг |
Стандартная комплектация
- Централизованная система смазки;
- Бесступенчатое регулирование подачи по трём осям;
- Электрооборудование;
- Локальное освещение;
- Охладительная система – СОЖ;
- Комплект инструментов для обслуживания станка;
- Паспорт и руководство по эксплуатации на русском языке.
- Вертикальная головка VFG323 – 1 шт.
Комплектация за дополнительную плату
