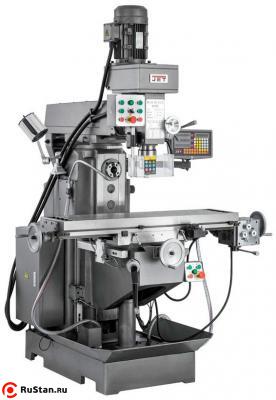

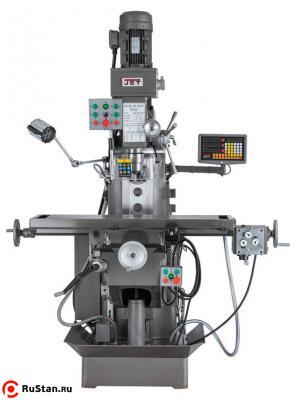

Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO
1 250 000 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
JMD-1144GHV DRO |
| Артикул: | |
50000929T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939
Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

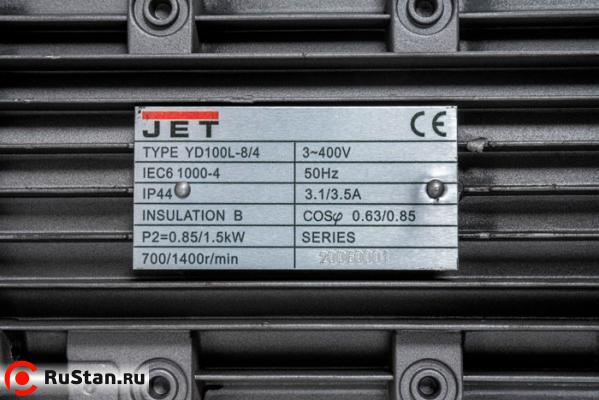

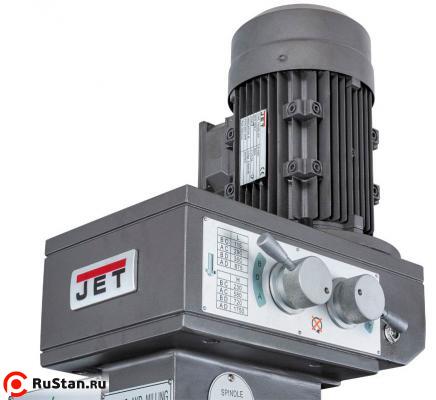

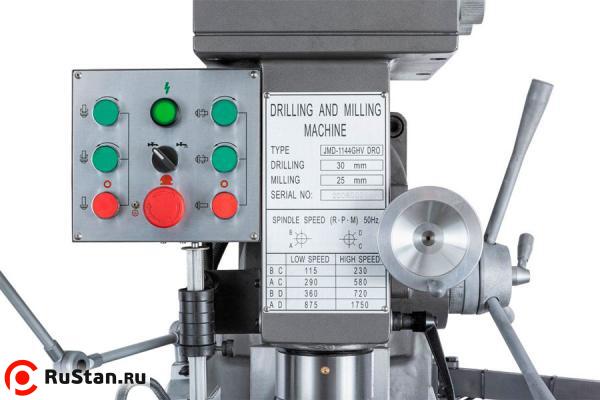

На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1,5 кВт и горизонтальный шпиндель 2,2кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин.

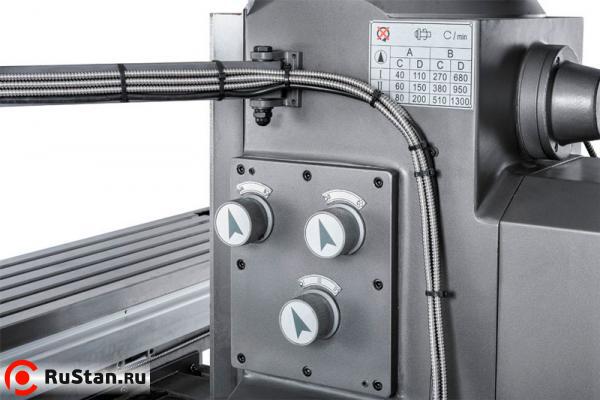

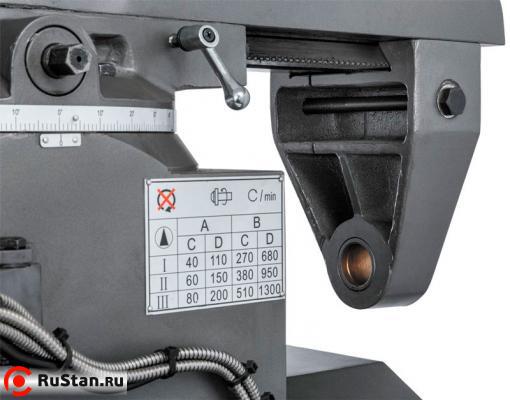

Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.

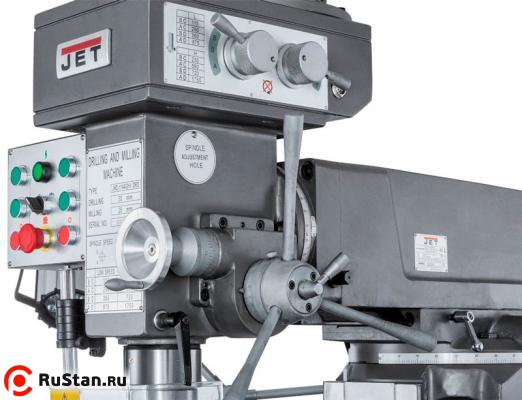

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.

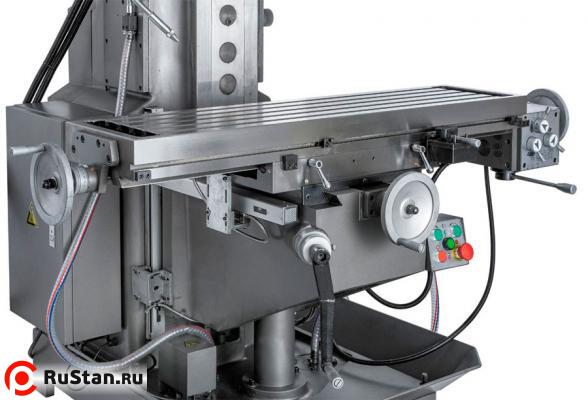

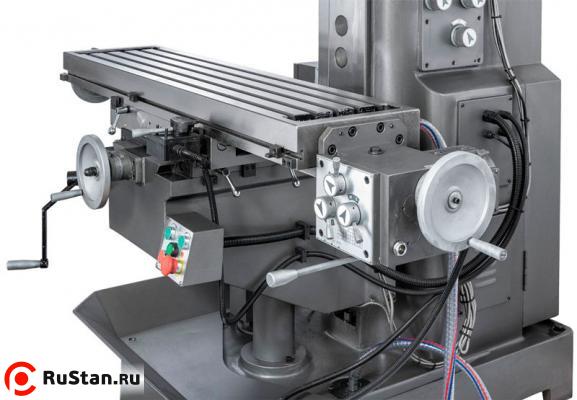

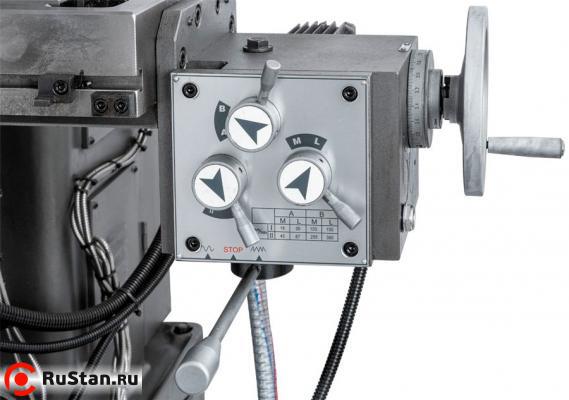

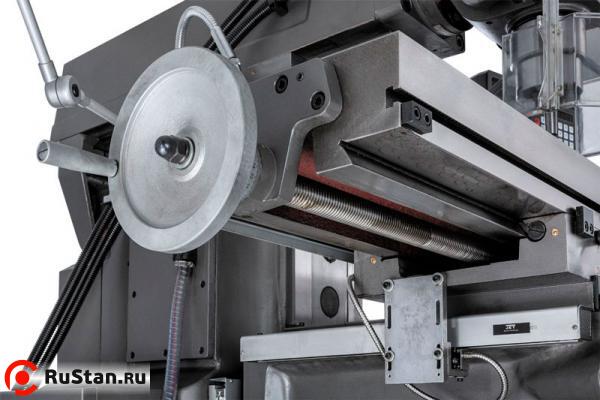

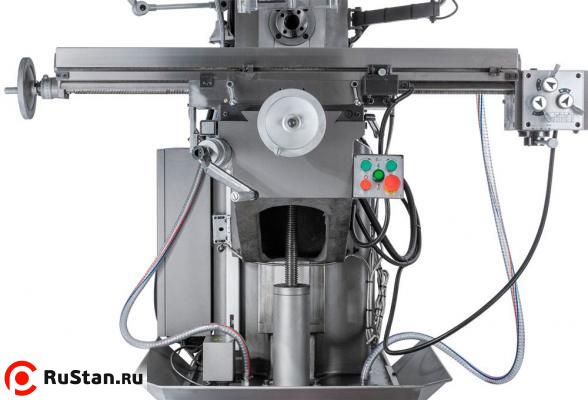

Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин.

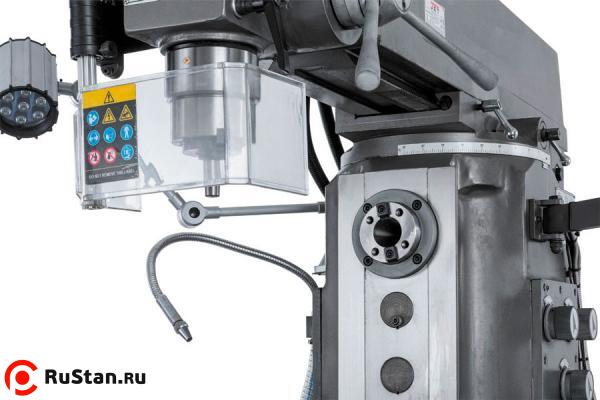

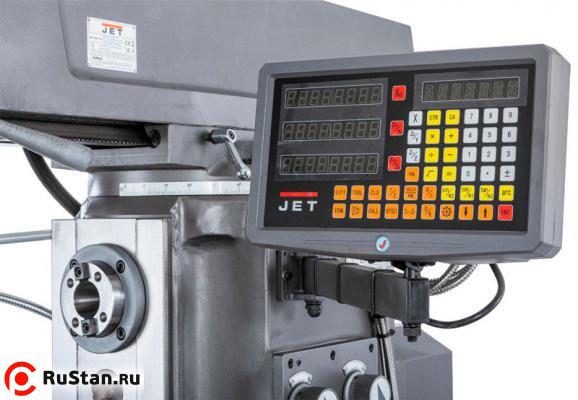

Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.
Технические характеристики JMD-1144GHV DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр торцевой фрезы, мм | 20 |
| Максимальный диаметр концевой фрезы, мм | 63 |
| Вертикальный шпиндель | |
| Количество скоростей вертикального шпинделя, шт | 8 |
| Частота вращения вертикального шпинделя, об/мин | 115-1750 |
| Мощность двигателя вертикального шпинделя, кВт | 1,5 |
| Конус вертикального шпинделя | ISO 40 (DIN 2080) |
| Диапазон наклона фрезерной головки, град | ±90⁰ |
| Поворот консоли фрезерной головки в горизонтальной плоскости, град | ±360⁰ |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от вертикального шпинделя до колонны, мм | 200-650 |
| Расстояние от вертикального шпинделя до стола, мм | 70-420 |
| Горизонтальный шпиндель | |
| Количество скоростей горизонтального шпинделя, шт | 12 |
| Частота вращения горизонтального шпинделя, об/мин | 40-1300 |
| Мощность двигателя горизонтального шпинделя, кВт | 2,2 |
| Конус горизонтального шпинделя | ISO 40 (DIN2080) |
| Расстояние от горизонтального шпинделя до стола, мм | 15-365 |
| Фрезерный стол | |
| Размер стола по оси X и Y, мм | 1120х280 |
| Ход стола по оси X и Y, мм | 600х270 |
| Количество подач по оси X, шт. | 8 |
| Автоматическая подача по оси Х, мм/мин | 16-380 |
| Ширина Т-образного паза, мм | (5) 14 |
| Максимальная нагрузка на стол, кг | 150 |
| Габариты (ДхШхВ), мм | 1600x1500x2200 |
| Масса JMD-1144GHV DRO , кг | 1300 |
| Длина в упаковке, см | 160 |
| Ширина в упаковке, см | 145 |
| Высота в упаковке, см | 225 |
| Масса в упаковке, кг | 1400 |
Комплектация
- Зажимная тяга (шомпол) М16 – 2 шт.
- Оправка ISO40/MT3 – 1 шт
- Переходная оправка МТ3/МТ2 – 1 шт.
- Дорн ISO40/B18 – 1шт.
- Сверлильный патрон В18/Ф3-16мм – 1 шт.
- Крепежные болты для T-образного паза M14x55 – 2 шт.
- Клин-выколотка – 1 шт.
- Оправка для горизонтального шпинделя ISO40/Ф27 – 1 шт.
- Оправка для горизонтального шпинделя ISO40/Ф22 – 1 шт.
- Шестигранные ключи (3, 4, 5, 6) – 1 комплект
- Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
- Масленка
- Инструкция по эксплуатации
- Сертификат точности
