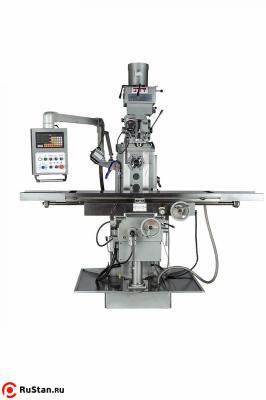

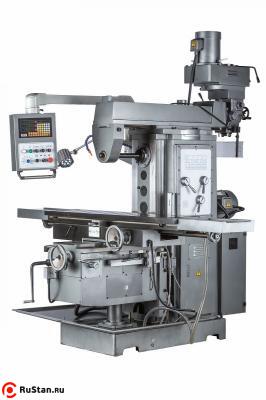

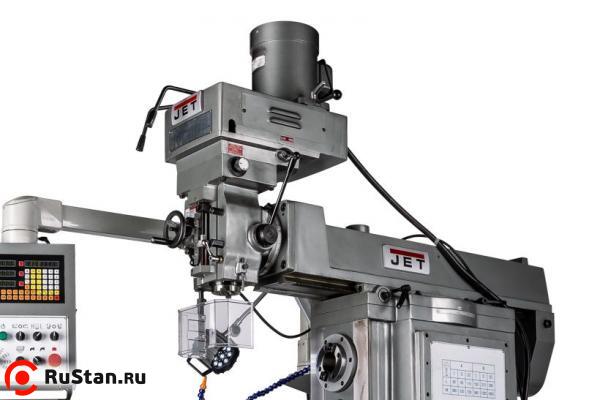

Универсальный фрезерный станок JET JMD-1463 TSX DRO
3 400 000 руб.
с НДС - на 04.03.2025 г.
| Модель: |  |
JET JMD-1463 TSX DRO |
| Артикул: | |
50000984T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Тайвань |
- Описание
-
Документы -
Видео
- Комментарии
- Отзывы
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-1463 TSX DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
На станке JMD-1463 TSX DRO можно производить сверление отверстий до диаметра 40 мм и фрезеровать концевыми фрезами до диаметра 25 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 58-5000 / 60-1800 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450 мм.
Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей и имеет 2 диапазона, по 10 скоростей в каждом. 1-й диапазон – пониженный, имеет скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й диапазон – повышенный, со скоростями: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000.

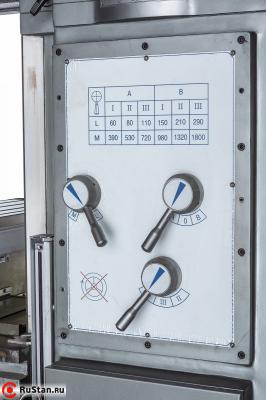

Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных скоростей.

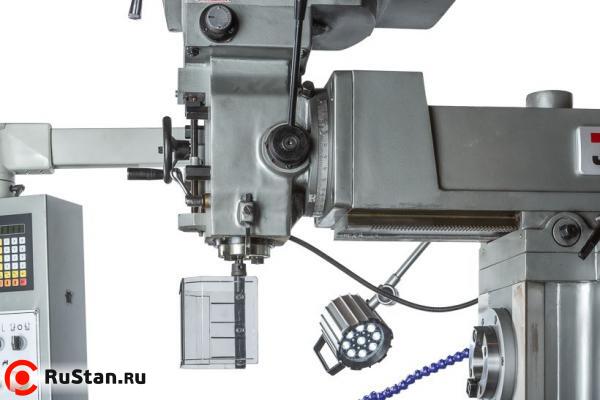

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90°. Горизонтальный и вертикальный шпиндели имеют функцию реверса.

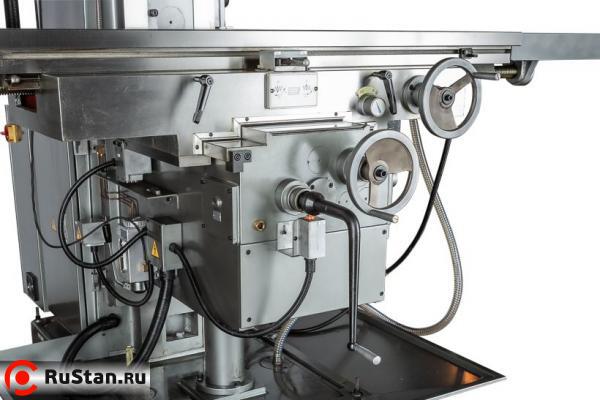

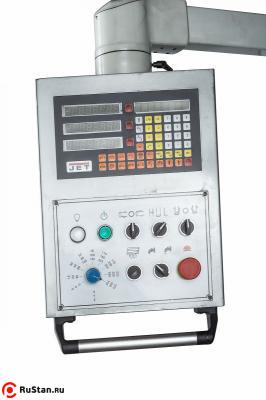

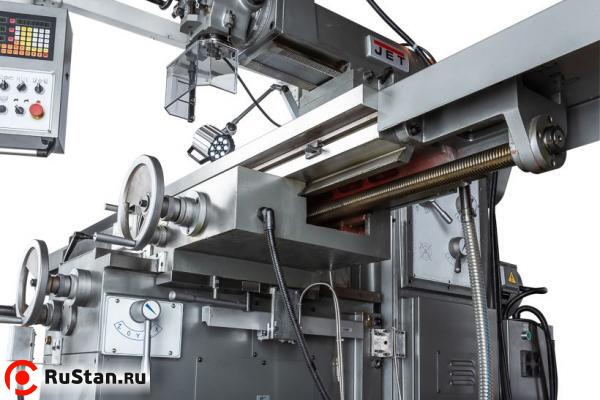

Для повышения точности и скорости обработки деталей, широкоуниверсальный станок JMD-1463 TSX DRO оснащен Устройством цифровой индикации (УЦИ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигателя переменного тока с максимальным крутящим моментом 10Nm. Пиноль шпинделя также имеет функцию автоматической подачи, с 3-мя предустановленными скоростями 0,04/0,08/0,15 мм/об.

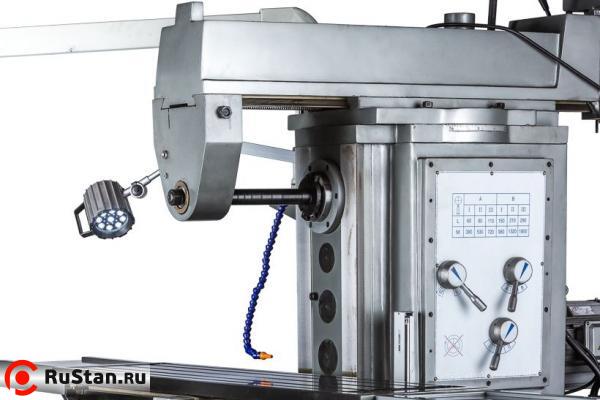

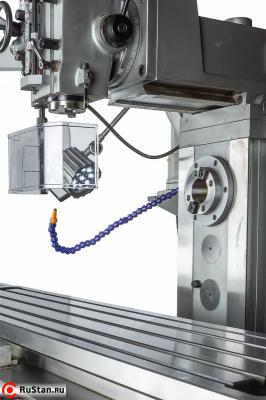

Станок оснащен системой подачи СОЖ с помпой мощностью 90Вт и скоростью потока 25 л/мин. Также имеет защитный экран с концевым выключателем, лампу освещения рабочей зоны и ряд других полезных опций.
Технические характеристики |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 40 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Частота вращения вертикального шпинделя, об/мин | 58-6000 (20 скоростей) |

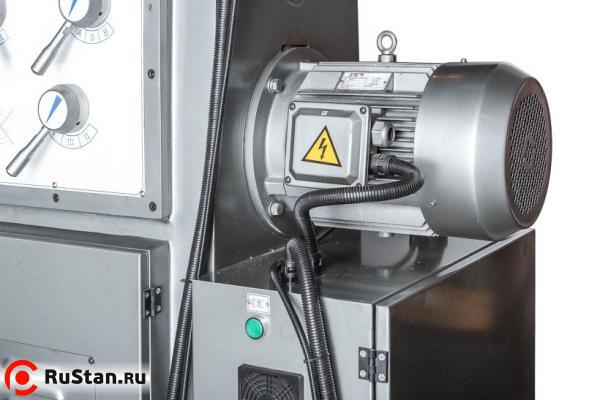

| Мощность двигателя вертикального шпинделя, кВт | 5,5 |
| Автоматическая подача пиноли, мм/об | 0,04/0,08/0,15 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Диапазон наклона фрезерной головки, град | ±90⁰ |
| Ход пиноли шпинделя, мм | 140 |
| Расстояние от вертикального шпинделя до стола, мм | 200-650 |
| Частота вращения горизонтального шпинделя, об/мин | 60-1800 (12 скоростей) |
| Мощность двигателя горизонтального шпинделя, кВт | 4 |
| Конус шпинделя | ISO 50 (DIN2080) |
| Расстояние от горизонтального шпинделя до стола, мм | 50-450 |

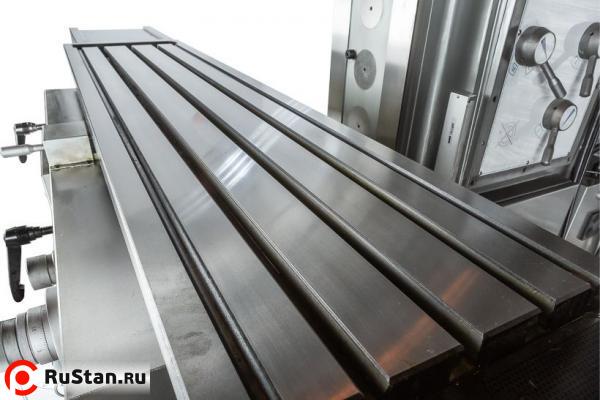

| Размер стола по оси X и Y, мм | 1600 х 360 |
| Ход стола по оси X и Y, мм | 1300 х 290 |
| Ход стола по оси Z, мм | 400 |
| Количество подач, шт | 8 |
| Ход хобота, мм | 550 |
| Ширина Т-образного паза, мм | (3) 18х80 |
| Скорость подачи СОЖ, л/мин | 25 |
| Максимальная нагрузка на стол, кг | 350 |
| Страна производителя | Китай |
| Длина, мм | 2520 |
| Ширина, мм | 2100 |
| Высота, мм | 2500 |
| Масса JET JMD-1463 TSX DRO , кг | 2750 |

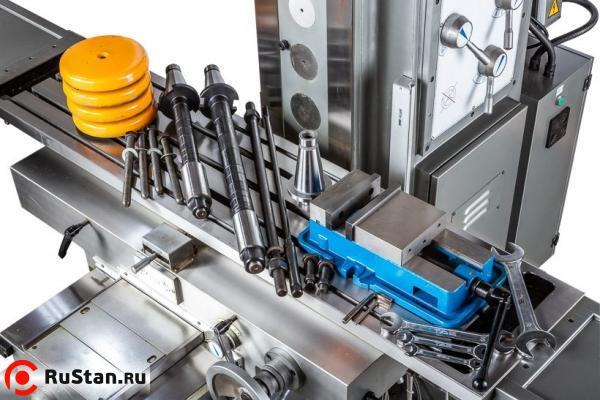

Комплектация
- Шомпол М24 – 1шт.
- Оправка ISO50/MК4 – 1шт.
- Шестигранные ключи 5 и 10мм
- Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
- Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт.
- Рожковый ключ 14-17 – 1 шт.
- Рожковый ключ 27-30 – 1 шт.
- Рожковый ключ 36-41 – 1 шт.
- Машинные тиски
- Инструкция по эксплуатации
