Плоскошлифовальный станок JET JPSG-0618H
| Модель: |  |
JET JPSG-0618H |
| Артикул: | |
ITA2A618 |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Плоскошлифовальный станок JET JPSG-0618H предназначен для промышленной обработки обрабатываемых резанием черных и цветных металлов, а так же полимерных материалов, поддающихся обработке резанием.
Шпиндель опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации.
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации.
Увеличенная колонна и станина создают высокую стабильность и жёсткость. Высота колонны от поверхности стола до оси шпинделя увеличена до 460 мм
Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы.
Поперечное перемещение стола осуществляется двигателем для более точного шага подачи.
Стандартная комплектация JET JPSG-0618H

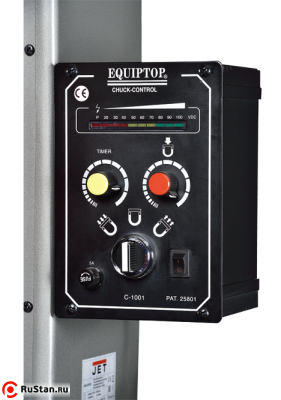

- Электромагнитный стол
- Шлифовальный круг JPSG-0618H с фланцами и съёмником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Технические характеристики JPSG-0618H |
|
|---|---|
| Характеристика | Значение |
| Размер стола | 152 х 460 мм |
| Макс. длина продольного шлифования | 480 мм |
| Макс. длина поперечного шлифования | 168 мм |
| Макс. расстояние ось шпинделя-стол | 460 мм |
| Размер электромагнитного стола | 150 х 450 мм |
| Максимальная нагрузка на стол | 45 кг |
| Продольное перемещение стола | |
| - гидроцилиндр | 480 мм |
| - вручную | 510 мм |
| Скорость перемещения стола, плавно | 5 - 23 м/мин |
| Поперечное перемещение стола | |
| Автоматическое поперечное перемещение | 1 - 10 мм |
| Макс. автоматическое поперечное перемещение | 180 мм |
| Макс. ручное поперечное перемещение | 195 мм |
| Поперечный ход стола за оборот маховика | 5 мм |
| Цена деления нониуса поперечного перемещения | 0,02 мм |
| Перемещение шпинделя за оборот маховика | 1 мм |
| Цена деления нониуса вертикального перемещения | 0,005 мм |
| Шпиндель | |
| Частота вращения шпинделя | 2850 об/мин |
| Диаметр шлифовального круга | 203 мм |
| Ширина шлифовального круга | 12,7 мм, макс.19 |
| Отверстие шлифовального круга | 31,75 мм |
| Мощность | |
| Шпиндель | 1,5 кВт S 1 100% |
| Гидростанция | 0,75 кВт |
| Двигатель поперечной подачи | 0,04 кВт |
| Мощность двигателя перемещения суппорта | 0,04 кВт |
| Мощность общая | 2,25 кВт |
| Габаритные размеры (ДхШхВ) | 1810 х 1135 х 1660 мм |
| Масса | 820 кг |
