1 000 000 руб.
с НДС - на 28.02.2025 г.
| Модель: |  |
JET GHD-55PFAL |
| Артикул: | |
JT1-351 |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы -
Видео
- Комментарии
- Отзывы

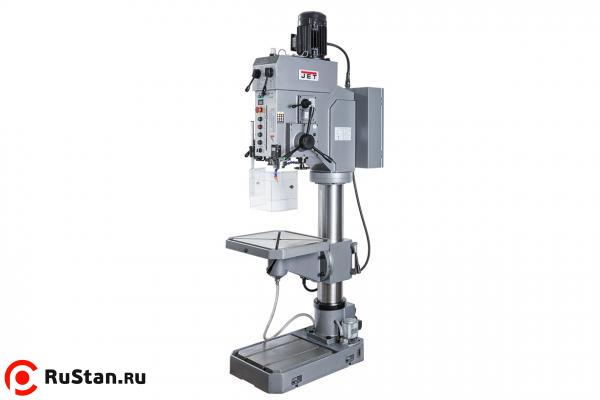

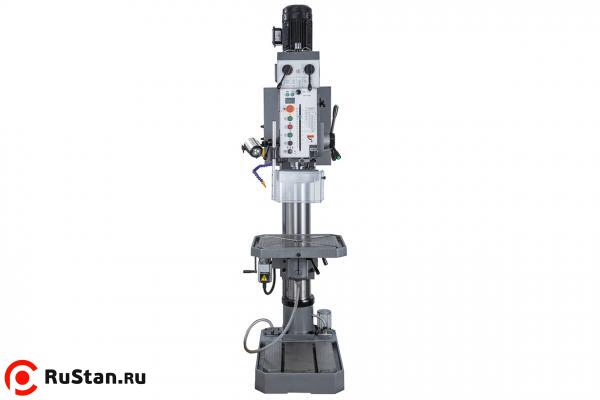

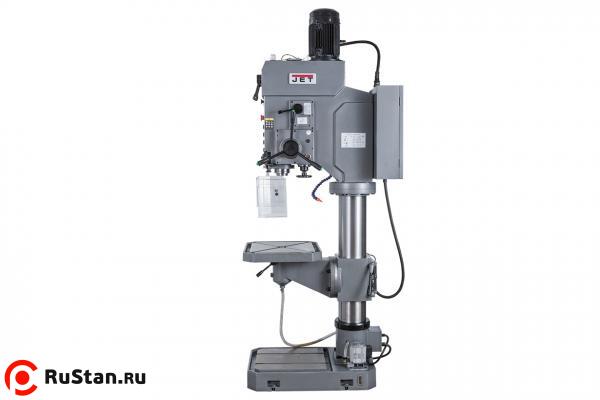

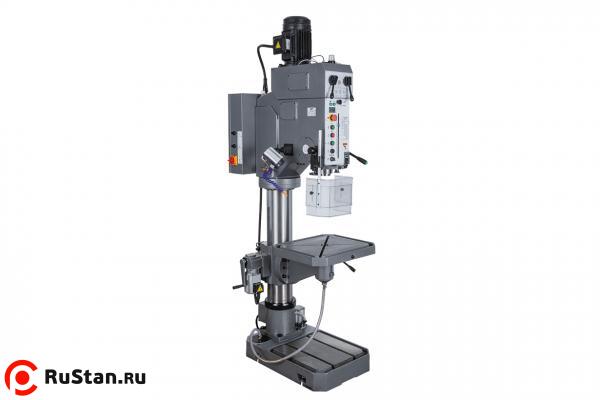

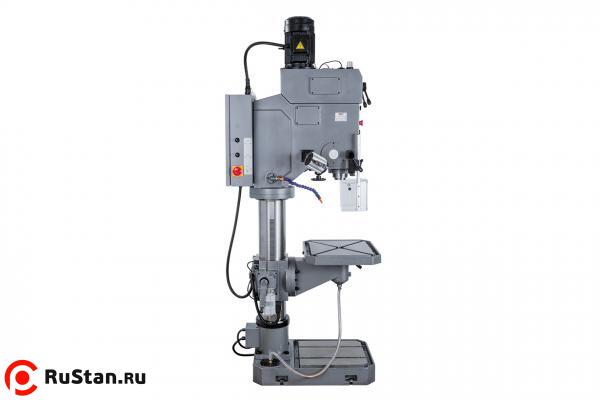

Редукторный вертикально-сверлильный станок GHD-55PFAL является обновленной моделью, пришедшей на смену хорошо зарекомендовавшему себя сверлильному станку GHD-55PFA, который поставляется уже более 10-ти лет. Он пользуется большой популярностью на крупных металлообрабатывающих заводах, в т.ч. при серийном производстве деталей.
Мощный, надежный редукторный сверлильный станок для тяжелых работ с максимальным диаметром сверления до 50 мм и диаметром нарезания резьбы до М30. Имеет функции автоматической подачи, режим резьбонарезания, возможность поворота рабочего стола и вращения вокруг колонны, механизированного перемещения стола по вертикали и встроенной системы СОЖ.
Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H150 и 2C50, а также подобным аналогам других производителей.
Станок предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания.

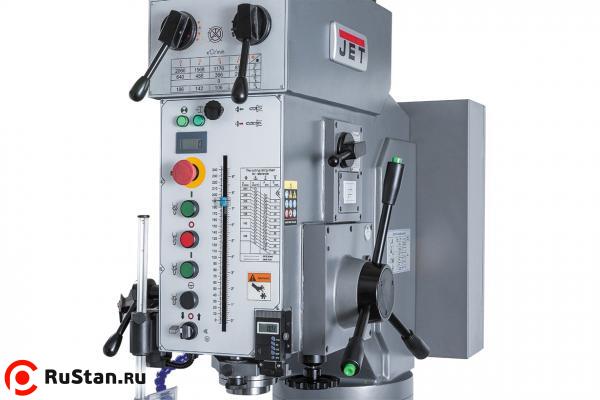

Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.
Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

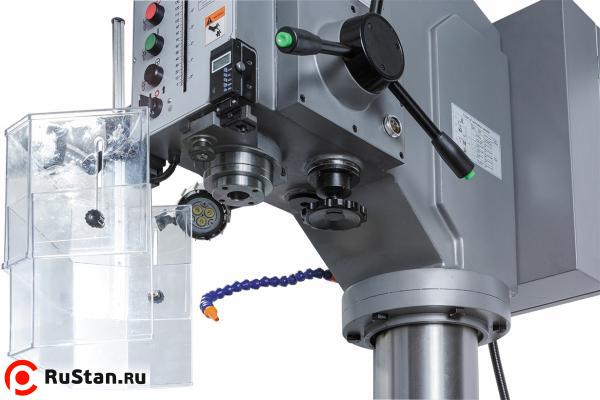

Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240 мм.
Внушительная жесткость станка достигается за счет мощного чугунного основания размером 445х435 мм с 2-мя параллельными Т-образными пазами шириной 18 мм. В основание встроен бак и помпа для подачи СОЖ в зону резания.

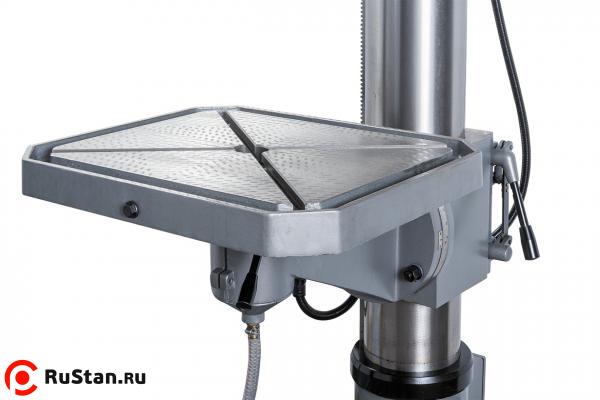

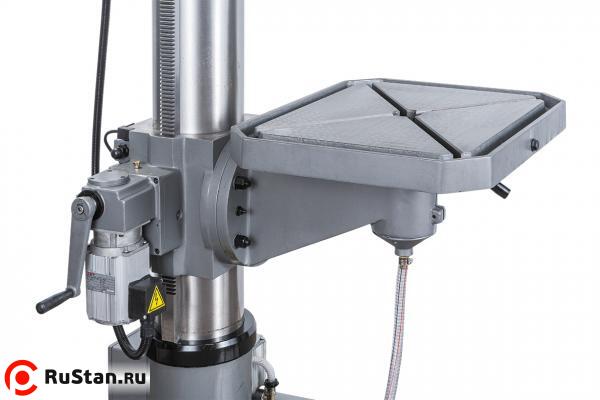

Массивный рабочий стол размером 570х480 мм, изготовлен из высококачественного чугуна, имеет возможность вращения вокруг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.
Технические характеристики |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 50 |
| Макс. диаметр резьбы сталь | М30 |
| Частота вращения шпинделя, об/мин | 77 - 2060 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Коробка скоростей |
| Конус шпинделя | МК-4 |
| Расстояние шпиндель-стол, мм | 580 |
| Расстояние шпиндель-основание, мм | 1170 |
| Вылет шпинделя, мм | 360 |
| Ход пиноли шпинделя, мм | 240 |
| Диапазон автоматических подачи, мм/об | 0,1/0,2/0,3/0,4 |
| Количество автоматических подач, шт | 4 |
| Диаметр стойки, мм | 180 |
| Размер стола, мм | 570 x 480 |
| Наклон стола вправо | 50 |
| Наклон стола влево | 50 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 2 |
| Размер основания, мм | 445 x 435 |
| Размер Т-образного паза основания, мм | 18 |
| Количество Т-образных пазов основания, шт | 2 |
| Мощность двигателя, кВт | 3 |
| Тип двигателя | Асинхронный |
| Мощность насоса СОЖ, кВт | 0,18 |
| Устройство подачи СОЖ | да |
| Автоподача | есть |
| Автореверс | есть |
| Длина, мм | 1140 |
| Ширина, мм | 620 |
| Высота, мм | 2405 |
| Масса JET GHD-55PFAL , кг | 615 |
| Масса в упаковке, кг | 645 |
Комплектация
- Сверлильный патрон 1-13 мм/В16
- Дорн МК4/В16
- Переходные втулки МК3/МК1; МК4/МК3; МК4/МК2
- Клин-выколотка
- Инструкция по эксплуатации
