Токарный станок по металлу Metal Master MASTERTURN 3360E
358 072 руб.
с НДС - на 25.12.2024 г.
Модель: | MASTERTURN 3360E |
|
Артикул: | 00000018623 |
|
Производитель: | Metal Master | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
Metal Master MasterTurn 3360E – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

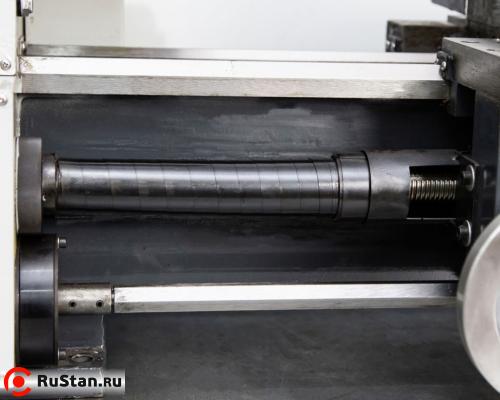

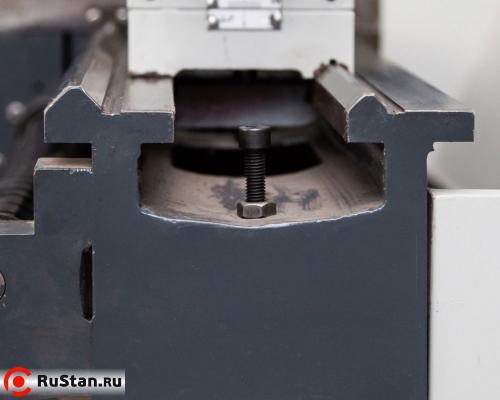

Станина станка отлита из серого чугуна и обеспечивает станку необходимую жесткость и виброустойчивость. Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности работы. Ходовой винт станка установлен на долговечных металлокерамических подшипниках и имеет трапецеидальный профиль, что обеспечивает возможность самоторможения. Шпиндель изготовлен из высококачественной стали и прошел термическую обработку. Данный узел смонтирован на специальных подшипниках, благодаря чему радиальное биение не превышает 10 мкм и достигается высокая точность обработки.
Функциональные возможности

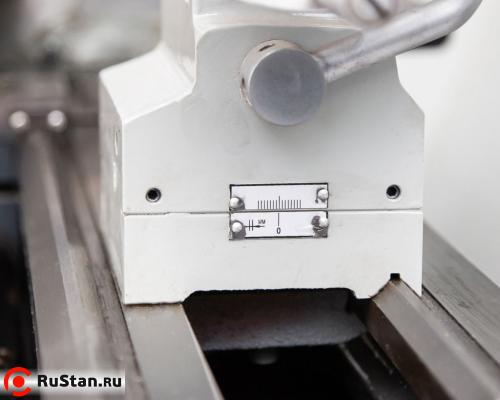

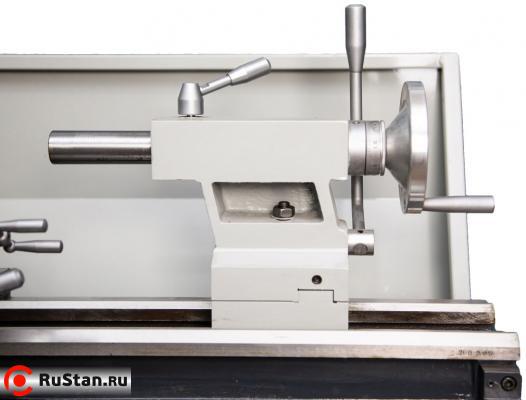

Возможность поперечного смещения задней бабки для обработки длинных конусов и поворота верхней части каретки для точения коротких конусов. На станке можно нарезать метрические и дюймовые резьбы, сменные шестерни гитары привода подач позволяют расширить стандартный типоразмер нарезаемой резьбы. Шпиндель станка имеет механическое регулирование скорости вращения.
Конструктивные особенности

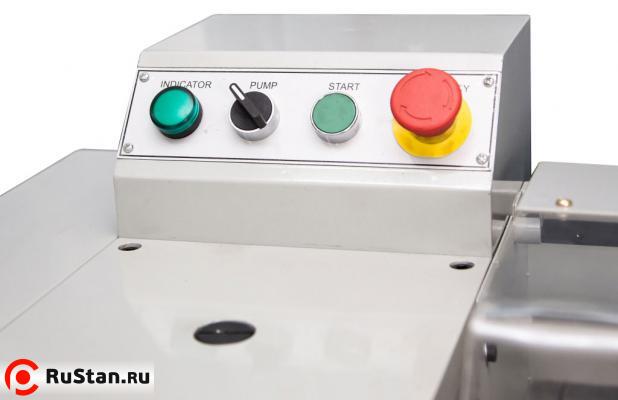

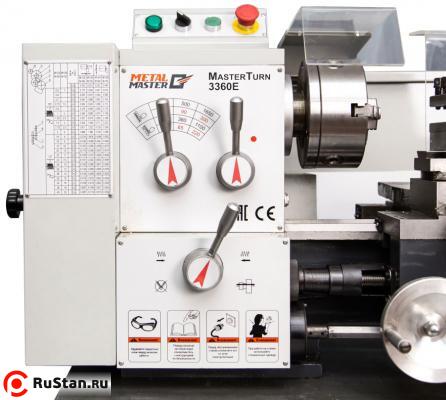

Станок имеет эргономичные органы управления (кнопки, ручки, маховики), защитный экран рабочей зоны, кнопку аварийной остановки, а также специальный ящик для хранения инструментов. Все это помогает облегчить условия труда и делает работу на данном оборудовании более комфортной.
Удобство эксплуатации

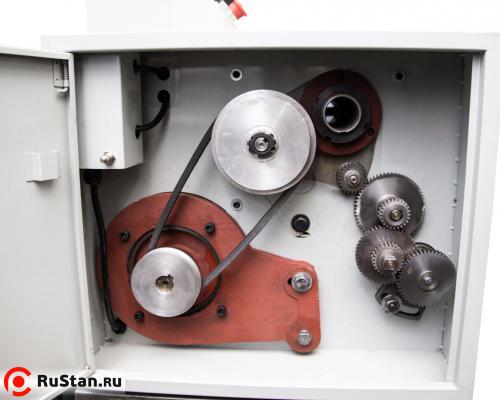

Привод главного движения имеет простую конструкцию состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой фирмой, что на практике обеспечивает простоту эксплуатации, высокую надежность и низкий уровень шума. Привод продольной подачи станка имеет автоматический режим.
Технические характеристики MasterTurn 3360E |
|
---|---|
Характеристика | Значение |
Макс. диаметр обработки над станиной: | 330 мм |
Макс. расстояние между центрами: | 600 мм |
Макс. диаметр над суппортом: | 220 мм |
Ширина станины: | 160 мм |
Диаметр шпиндельного отверстия: | 38 мм |
Конус шпинделя: | MT № 5 |
Диапазон скоростей вращения шпинделя: | 65-1650 об/мин. |
Максимальный поперечный ход крестового суппорта: | 160 мм |
Высота резцедержателя | 16 мм |
Максимальный тонкопродольный ход крестового суппорта | 100 мм |
Максимальное продольное перемещение суппорта | 480 мм |
Виды метрической резьбы: | 17 видов |
Диапазон метрической резьбы: | 0,5-4 мм |
Виды дюймовой резьбы: | 26 видов |
Диапазон дюймовой резьбы: | 8–40 число витков резьбы на дюйм |
Диапазон продольной подачи: | 0,0087–1,396 мм/об |
Диапазон поперечной подачи: | 0,0018—0,296 мм /об |

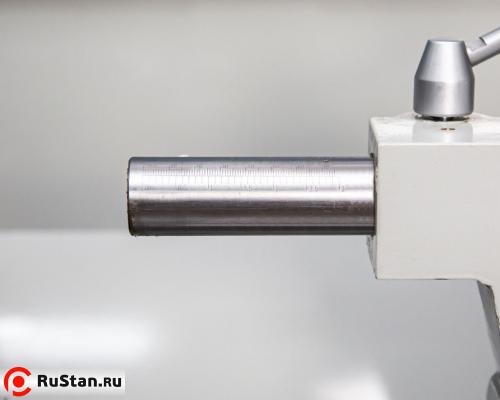

Диаметр пиноли задней бабки: | 30 мм |
Рабочий ход пиноли задней бабки: | 85 мм |
Конус пиноли задней бабки: | MT № 3 |
Мощность двигателя: | 1,5 кВт |
Напряжение | 220В |
Вес MASTERTURN 3360E нетто: | 240 кг |
Размер упаковки (без основания): | 1470x770x640 мм |
Размер упаковки (с основанием): | 1470x770x1350 мм |

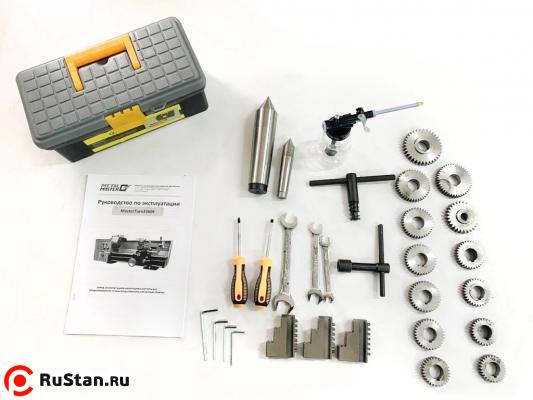

Стандартная комплектация

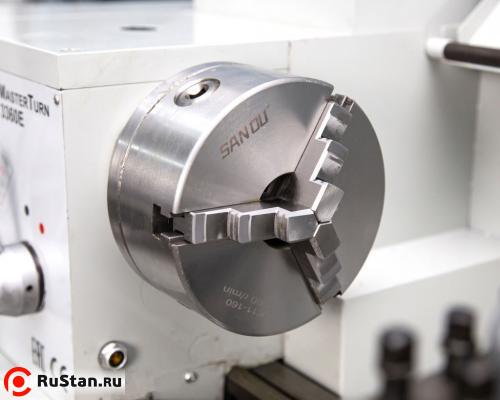

- 3х кулачковый патрон 160 мм с обратными кулачками
- Два невращающихся центра MT5 и МТ3
- Набор сменных шестерен 27 ; 28 ; 29 ; 30 ; 32; 34 ; 35 ; 35 ; 36 ; 40 ; 42
- Набор гаечных ключей
- Набор шестигранников
- Защитное ограждение патрона
- 4-х позиционный резцедержатель
- Руководство по эксплуатации на русском языке
