2 202 861 руб.
с НДС - на 25.12.2024 г.
Модель: | OPTIturn TH 4010V |
|
Артикул: | 3402085 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка

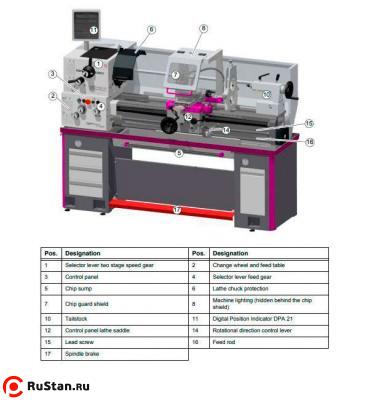

Полностью укомплектованный токарный станок OPTIturn TH 4010V для слесарных работ. Впечатляющая точность и производительность. TH 4010D с цифровым указателем положения DPA 21, TH 4010V дополнительно с инверторным приводом Siemens Vario
Особенности
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 5
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,02 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
- Маховики испытаны в соответствии с EN 23125
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849

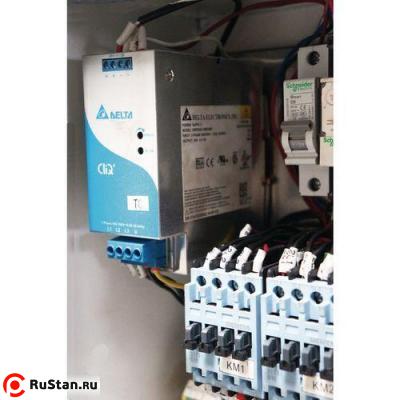

- Электрическая система 24 В
- Блокируемый главный выключатель
- Безопасные маховики по осям X и Z с функцией разблокировки
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина из серого чугуна
- Выдвижной поддон для стружки с направляющими
- Устройство аварийной остановки с ножным управлением
- Основание станка с отсеками для инструмента
- Система подачи СОЖ
TH 4010 / TH 4010D
- Автомат защиты двигателя
TH 4010D / TH 4010V
- Цифровой индикатор положения
- Влагозащитная клавиатура
- Стеклянные линейки
TH 4010V

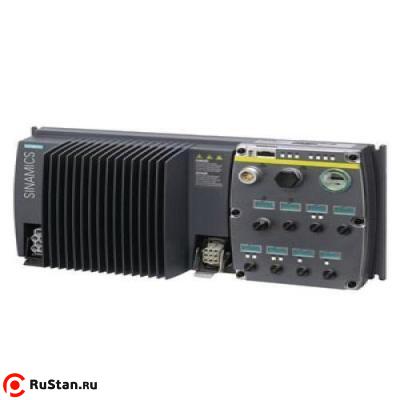

- Частотный преобразователь Siemens Sinamics/ Интегрированная система безопасности
- Быстросменный резцедержатель SWH 3-Е
- Сменный картридж 20х100 тип D под четырехгранную державку
Технические характеристики OPTIturn TH 4010V |
|
---|---|
Характеристика | Значение |
Мощность главного двигателя | 4 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 1000 мм |
Макс. Ø обработки над станиной | 410 мм |
Диаметр обработки над направляющими | 270 мм |
Диаметр обработки над выемкой станины | 540 мм |
Длина выемки в станине | 165 мм |
Диапазон продольной подачи | 0,043 — 0,653 мм/об |
Количество продольных подач | 48 |
Диапазон поперечных подач | 0,015 — 0,206 мм/об |
Количество поперечных подач | 48 |
Пределы шага нарезаемых метрических резьб | 0.4 — 7 мм/об |
Количество шагов (метрические резьбы) | 42 |
Пределы шага нарезаемых дюймовых резьб | 70-4 ниток на дюйм |
Количество шагов (дюймовые резьбы) | 42 |
Диапазон оборотов (скоростей) | 30 - 3000 об/мин |
Количество передач (скоростей) | 2 |
Шпиндельный патрон | опция |
Диаметр сквозного отверстия в шпинделе | 52 мм |
Конус шпинделя | КМ6 |
Размер державки инструмента (резца) | 16 мм |
Конус пиноли задней бабки | КМ3 |
Перемещение пиноли задней бабки | 130 мм |
Диаметр отверстия в задней бабке | 45 мм |
Ход по оси Х | 100 мм |
Ход по оси Z | 195 мм |
Высота центров | 205 мм |
Ширина направляющих станины | 206 мм |
Вес OPTIturn TH 4010V нетто | 780 кг |

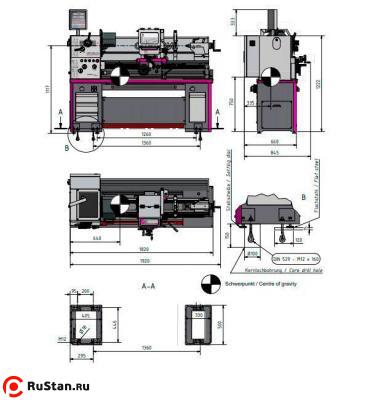

Габариты (ДхШхВ) | 1920x845x1555 мм |
Вес брутто | 830 кг |
Габариты упаковки (ДхШхВ) | 1930х920х1700 мм |
Стандартная комплектация
- Неподвижный люнет ф5-85 мм
- Подвижный люнет ф5-65 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Два центра упорных МК 3
- Центр упорный МК 3 из легированной стали
- Вращающийся упорный центр МК 3
- Тормоз шпинделя
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D
- Быстросменный резцедержатель SWH 3-Е для TH 4010V
- Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V
- Не забудьте приобрести токарный патрон!
