2 544 022 руб.
с НДС - на 25.12.2024 г.
Модель: | ZMM CU500M/1000 |
|
Артикул: | CU_500M/1000 |
|
Производитель: | ZMM Sliven (Болгария) |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы

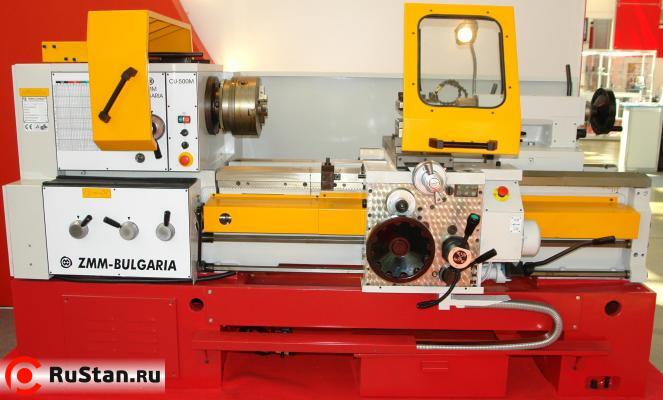

Токарный станок ZMM CU500M является аналогом станка 1К62, 16К20 и предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Электрика станка CU500M изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату станок CU500M комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройcтвом цифровой индикации УЦИ.
Исполнение данного станка возможно по двум классам точности:
- Нормальной точности по DIN 8606
- Повышенной точности по DIN 8605
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики токарного станка CU500M/1000 |
||||
---|---|---|---|---|
Характеристика | Значение | CU500M | ||
Основные параметры | Высота центров, мм | 250 | ||
Диаметр обработки над станиной, мм | 500 | |||
Диаметр обработки над суппортом, мм | 300 | |||
Диаметр обработки над выемкой в станине, мм | 700 | |||
Ширина направляющих, мм | 400 | |||
Расстояние между центрами, мм | 1000 | |||
Шпиндель, DIN 55027 | No | 8 | ||
Диаметр отверстия шпинделя, мм | 72 | |||
Конусное отверстие шпинделя, Metric | 80 | |||
Передняя бабка | Количество скоростей шпинделя | 21 | ||
Диапазон оборотов, об/мин | 20-2000 | |||
Мощность главного привода, кВт | 7,5(11) | |||
Подачи | Количество подач | 120 | ||
Диапазон продольных подач, мм/об | 0,039-12 | |||
Диапазон поперечных подач, мм/об | 0,018-6 | |||
Резьба | Количество резьб | 64 | ||
Шаг миллиметровой резьбы, мм | 0,5-120 | |||
Шаг дюймовой резьбы, вит/1 | 60-1/4 | |||
Шаг модульной резьбы, М | 0,125-30 | |||
Шаг диаметральной резьбы, DP | 240-1 | |||
Перемещения | Ход поперечных салазок, мм | 315 | ||
Ход верхних салазок, мм | 130 | |||
Пиноль | Диаметр пиноли, мм | 90 | ||
Конус пиноли, Морзе | №5 | |||
Ход пиноли, мм | 230 | |||
Габариты , мм | без упаковки | 2600х1250х1400 | ||
Вес ZMM CU500M/1000 , кг | без упаковки | 2650 |
Комплектация за дополнительную плату
Планшайба 4-х кулачковая с независимым перемещением кулачков | Планшайба без кулачков | Подвижный люнет 10-200мм | Неподвижный люнет малый 10-230мм | Неподвижный люнет большой 150-400мм | 3-х кулачковый самоцентрирующийся токарный патрон 250мм |
Однопозиционный ограничитель длины | Часы резьбовые (лимб нарезки резьбы) | Патрон поводковый с поводками | Сверлильный патрон | Редуктор пиноли задней бабки | Вращающийся центр кМ5 |
УЦИ Optima по двум осям | Конусная линейка +/-10 гр. 340мм | Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного |
А также:
- Комплект роликов для люнета
- Пятипозиционный ограничитель длины
- Электро-динамический тормоз
- Ножной тормоз 1000/1200/1500/2000/3000/4000/5000 mm
- Зубчато-ременная передача привода шпинделя передней бабки
- Комплект ключей для обслуживания станка
- Каталог запчастей
- Упаковка станка и узлов в деревянный ящик 1000/1200/1500/2000/3000/4000/5000 mm
Комплектация за дополнительную плату
