Станок универсально-фрезерный Optimum MT100
Код товара:
1844
Нет в наличии
1 960 914 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
Opti MT100 |
| Артикул: | |
3336110 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Универсально-фрезерный станок Optimum MT100 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции Optimum MT100
- Универсальное исполнение;
- Жесткая массивная конструкция из высококачественного серого чугуна;
- Вертикальный и горизонтальный шпиндель;
- Прочная конструкция машины;
- Фрезерная головка может поворачиваться и вращаться под любым пространственным углом;
- Плавный ход благодаря полированным зубчатым колесам, работающим в масляной ванне;
- Все направляющие закалены и регулируются с помощью клиньев;
- Централизованная смазка;
- Большие развязанные маховики со шкалой;
- Светодиодная лампа;
- Система охлаждения;
- Простое управление переключающими элементами;
- Прочные прямоугольные направляющие по осям Y и Z;

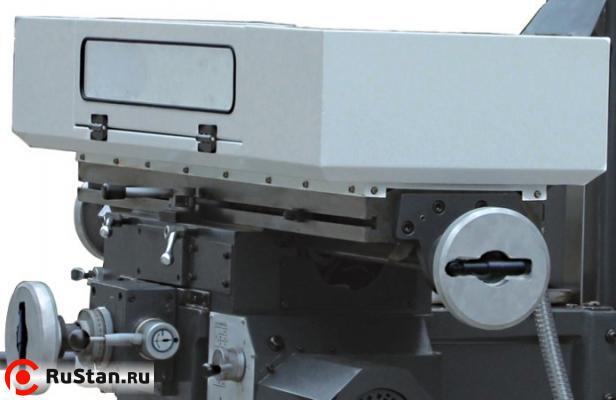

- Регулируемый по высоте защитный экран с микровыключателем, от разлетающихся стружек и деталей, для максимальной защиты пользователя;
- Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами;

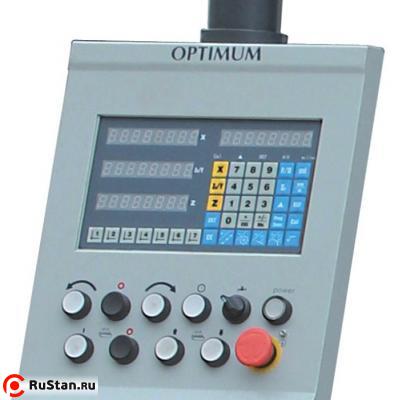

- Цифровой индикатор положения DPA 2000;
- Двигатель подачи с фиксированными этапами;
- Подача по осям X и Y;
- Ось Z с электрической регулировкой высоты стола.
Технические характеристики Opti MT100 |
|
|---|---|
| Характеристика | Значение |
| Мощность | 3.6 кВт |
| Напряжение | 380 В |
| Конус шпинделя | M16 |
| Мах ø сверления | 18 мм |
| Мощность вертикального шпинделя | 2.2 кВт |
| Max ⌀ торцевой фрезы | 82 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 20 мм |
| Размер стола | 1120 х 260 мм |
| Мin расстояние от шпинделя до стола | 90 мм |
| Max расстояние от шпинделя до стола | 520 мм |
| Вылет вертикального шпинделя | 90-520 мм |
| Вылет горизонтального шпинделя | 110-540 мм |
| Поворот шпинделя | 360° |
| Частота вращения шпинделя | 40 - 1600 об/мин |
| Количество скоростей шпинделя | 11 |
| Размер T-образных пазов на столе | 14 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 350 кг |
| Размер Т-образных пазов стола | 14 мм |
| Подключение сжатого воздуха | 700-1060 кПа |
| Ручное перемещение по оси X | 600 мм |
| Ручное перемещение по оси Y | 270 мм |
| Ручное перемещение по оси Z | 380 мм |
| Автоматическое перемещение по оси X | 480 мм |
| Автоматическое перемещение по оси Y | 270 мм |
| Автоматическое перемещение по оси Z | 340 мм |

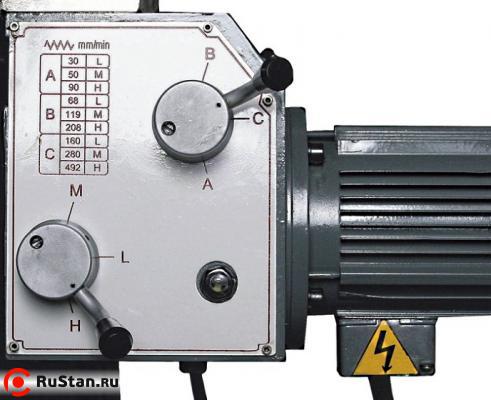

| Рабочая подача по оси X | 24 - 402 мм |
| Патрон шпинделя | Ø 32 мм ISO 40 DIN 2080 |
| Диапазон поворота фрезерной головки по X - Y плоскости | 360° |
| Диапазон поворота фрезерной головки по Z - X плоскости | 360° |
| Ход шпинделя | 127 мм |
| Мощность двигателя подачи СОЖ | 0.04 кВт |
| Вес Opti MT100 | 1300 кг |
| Вес (брутто) | 1440 кг |
| Габариты (Д*Ш*В) | 1355x1540x1650 мм |
| Габариты упаковки (Д*Ш*В) | 2300x2500x1850 мм |
Стандартная комплектация

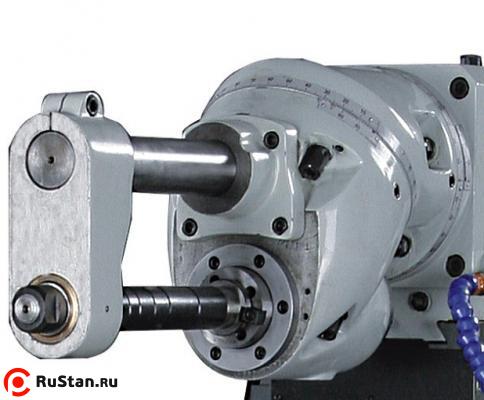

- Горизонтальный фрезерный шпиндель ISO 40 Ø 32 мм;
- Фрезерная оправка ISO 40 Ø 32 мм;
- Цанговый патрон Ø 4 - Ø 20 мм;
- Комплект инструментов.
Комплектация за дополнительную плату
