Листогибочная машина с ЧПУ ЛГМ 6х1600

Листогибочная машина с ЧПУ ЛГМ 6х1600 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами.

В состав листогибочной машины ЛГМ 6х1600 с ЧПУ входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор.
Привод электромеханический, что исключает использование сжатого воздуха.

С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.

Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 6х1600 с ЧПУ отличается компактными размерами и небольшим весом.

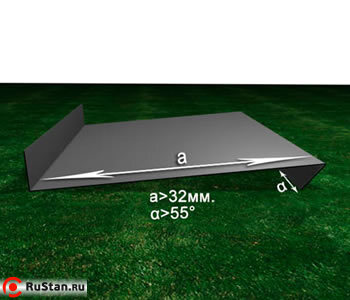

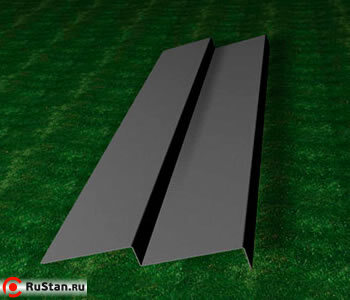

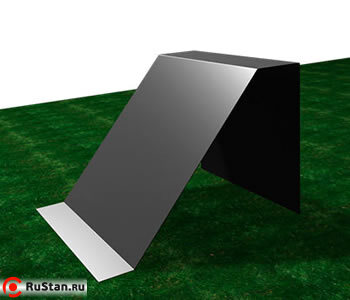

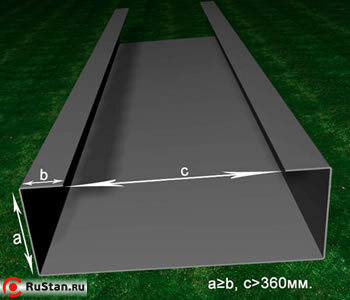

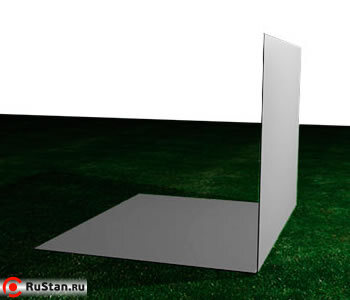

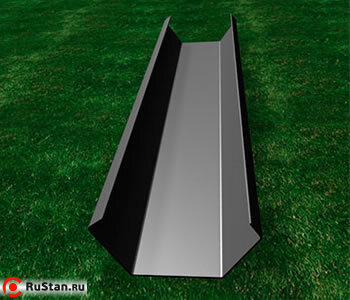

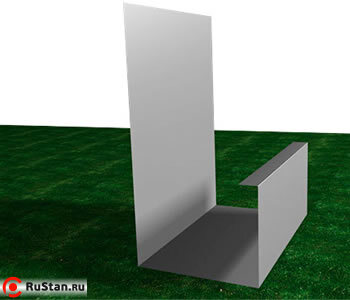

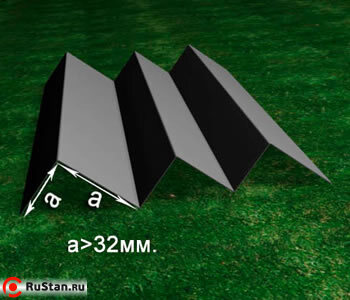

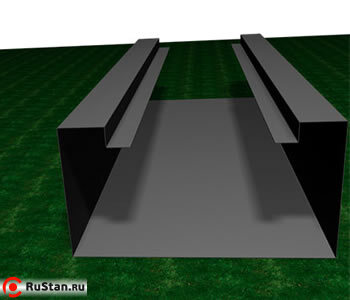

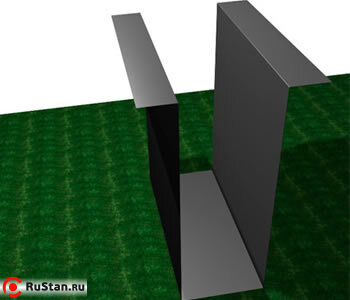

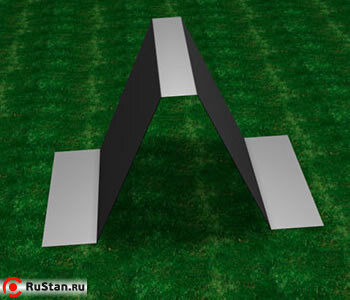

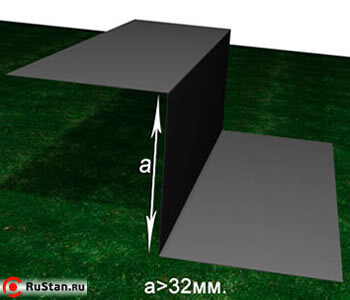

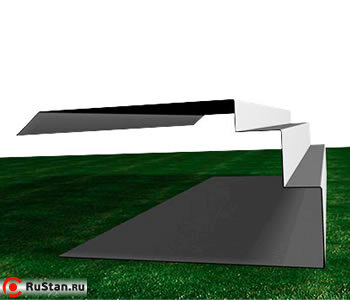

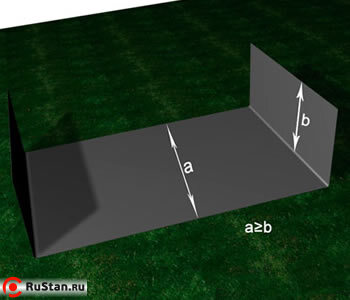

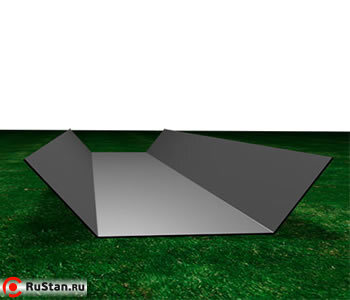

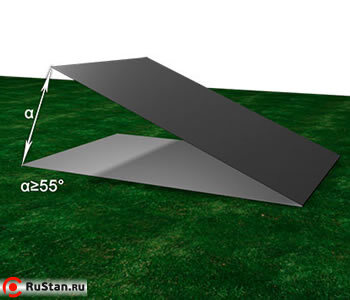

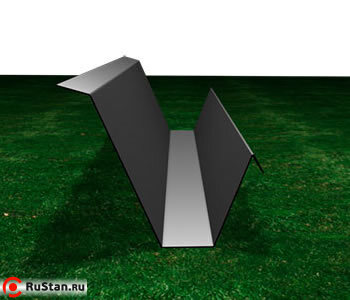

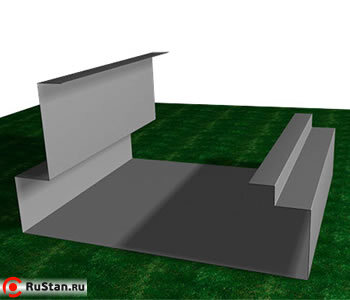

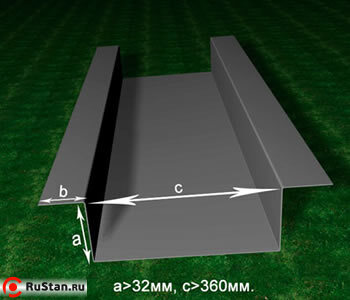

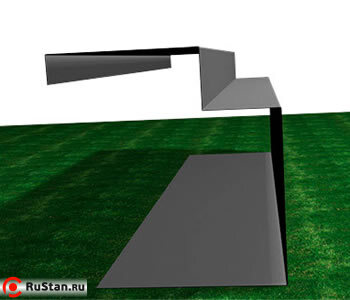

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:

Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ

	Базовая комплектация
	Сегментные оправки типа «Сапожок» Оправки позволяют получать коробчатые профили разных размеров. Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500. Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.
	По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы. Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500. Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

Электромеханический задний упор для листогибочных машин серии ЛГМ.

За дополнительную плату, к листогибочной машине ЛГМ 6х1600 с ЧПУ можно заказать электромеханический задний упор (макс.ход 1190мм , макс.ход 2300мм ).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.

Технические характеристики электромеханического заднего упора

Максимальный ход упора (длина заготовки) мм 1200
Пределы установки размеров min/max мм 30/1200
Дискретность мм 1
Повторяемость инкремент ±1
Тип привода - Электромеханический с частотным управлением
Максимальное время исполнения при 50 Гц/при 75 Гц - сек 90/62
Потребляемая электрическая мощность, Вт - 250
Следящее устройство - Измерительная магнитная система MTS-MP200
Точность, мм/м - ±0.4
Ширина B, мм - 200017801350
Длина L, мм - 950
Высота H, мм - 100
Вес, кг - 150

Сравнительная техническая характеристика листогибочной машины ЛГМ 6х1600 с ЧПУ

Наименование показателей	ЛГМ 2,5 х 2500	ЛГМ 3 х 2000	ЛГМ 4 х 2500	ЛГМ 5 х 2000	ЛГМ 6 х 1600
Толщина изгибаемого листа с пределом прочности 500 МПа, мм	0,5 -2,5	0,5 -3,0	0,5 -4,0	0,5 - 5,0	0,5 - 6,0
Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная	2500	2000	2500	2000	1600
Угол поворота гибочной балки, градус.	0-125
Ход прижимной балки, мм.	10-135	10-135	15-175	15-175	15-175
Скорость прижимной балки, мм/с	12	12	15	15	15
Угловая скорость гибочной балки, градус/с	25
Высота отгибаемой кромки при максимальной толщине листа, мм.	6 толщин листа
Мощность электродвигателей, суммарная, кВт	4.5	4,5	6,2	6,2	6,2
Производительность механизма, сгибов/ч	до 100
Механический регулируемый упор, мм	100-350	100-350	100-400	100-400	100-400
Работа в режиме наладки	есть
Полуавтоматический режим работы с ручной подачей и удалением заготовки	есть
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей	имеется
Длина	3650	3150	3400	2900	2490
Ширина	820	820	710	710	760
Высота	1320	1320	1520	1520	1520
Масса ЛГМ 6х1600 с ЧПУ , кг	2840	2600	З230	2900	2700

Cистема ЧПУ (описание работы)

Современные технологии позволяют сделать процесс гибки удобным и простым. Числовое программное обеспечение (ЧПУ) - это мозг машины. ЧПУ позволяет станку для гибки повысить функциональность. Машина не только качественно осуществляет процесс гибки, но и легко перенастраивается на следующий тип производимых деталей. Кроме того, стадии производства отображаются на мониторе.

База данных машины содержит около 13 видов профилей гибки металла. Если же, рисунка и параметров необходимого профиля в базе нет - его можно легко создать, а также передать на машину с помощью Flash-устройства. Основные данные, которые необходимы для создания нового профиля - это длина исходного листа, углы и координаты точек гибки. Для каждой координаты необходимо указать, следует ли изменять положение исходного листа.

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - выбор детали в базе данных станка

Первоначальный процесс – выбор профиля детали – закончен. Станок переходит в режим производства требуемой детали. Последовательность точек воздействия на металл отображается 15-ю точками, непосредственно на детали. В ходе гибки каждый, производимый в этот момент шаг, указывается точкой на заготовке. Также, текущий процесс отмечается в таблице, где находятся - угол гибки и координаты точки.

Такие сообщения, как: «Переверните заготовку», «Гибка», «Работает упор», «Поверните заготовку» и «Деталь готова» - в процессе гибки сообщают о каком либо действии или необходимости его. На дисплее находится подробная информация о ходе процесса гибки металла в данный момент производства.

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 1

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 2

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 3

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 4

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 5

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Гибка металла - Фото 6

Система управления листогибочной машины позволяет сделать имитацию процесса гибки металла. Это делается с целью точной настройки технологии производства конкретной детали. Такой способ помогает избежать возможных ошибок и отладить процесс работы листогиба для конкретной заготовки.

Благодаря современному электромеханическому упору и другим дополнениям, присущим современному оборудованию, которым является листогибочная машина, возможен процесс производства различного (овального и круглого) сечения.

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Режим гибки овального (круглого) сечения - Фото 1

Листогибочная машина с ЧПУ ЛГМ 6х1600 с ЧПУ - Режим гибки овального (круглого) сечения - Фото 2
