| Модель: |  |
1А983 |
| Производитель: |  |
Россия |
- Описание
- Комментарии (3)
- Отзывы

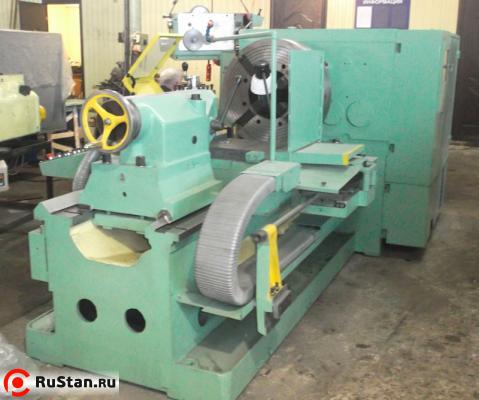

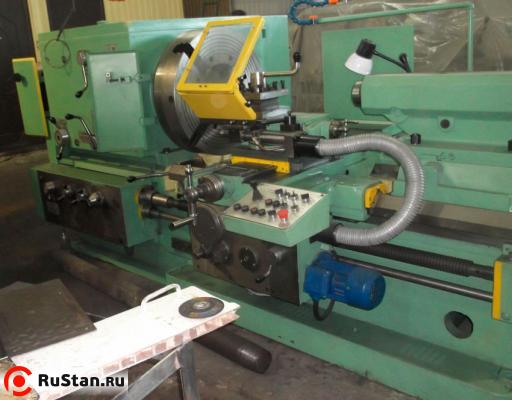

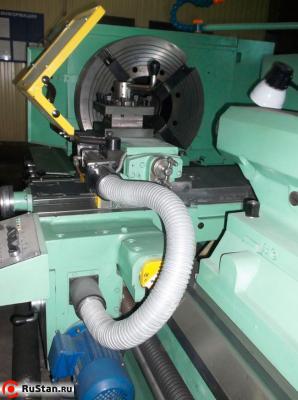

Трубонарезной станок 1А983 предназначен для токарной обработки труб и деталей трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемых для добычи и транспортировки нефти и природного газа.
Станки 1А983 могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб:
- метрических
- дюймовых
- модульных
- питчевых
- конических

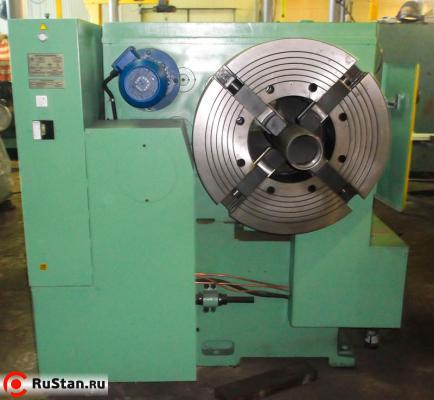

Станок 1А983 оснащен двумя механизированными четырех кулачковыми патронами диаметром 720 мм и напольным поддерживающим люнетом. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
На станке 1А983 автоматизирован цикл резьбонарезания.
Технические характеристики трубонарезного станка 1А983
| Характеристика | Значение |
|---|---|
| Условный диаметр обрабатываемой трубы, мм - наибольший - наименьший | 299 73 |
| Наибольший диаметр обрабатываемого изделия, мм - над станиной - над суппортом | 800 450 |
| Наибольшее сечение резцов, мм | 32х32 |
| Количество позиций инструмента | 4 |
| Наибольшая длина точения, мм - с конусной линейкой | 800 420 |
| Наибольшее перемещение суппорта, мм не менее - в продольном направлениии - в поперечном направлениии | 500 800 |

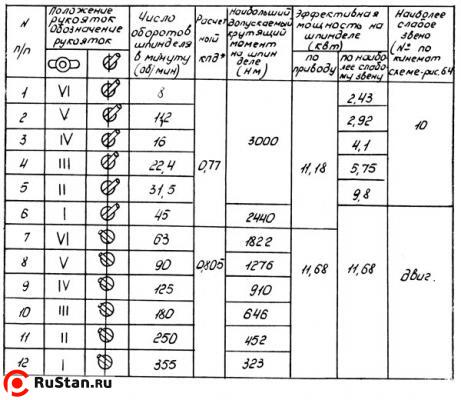

| Частота вращения шпинделя об/мин | 8-355 |
| Число скоростей шпинделя | 12 |

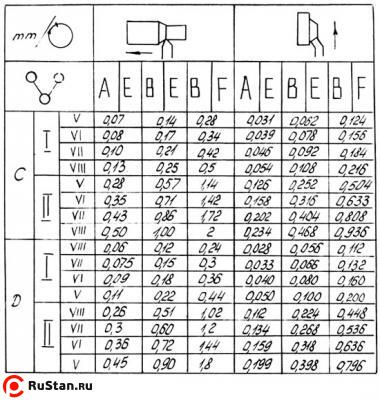

| Пределы рабочих подач суппорта: - продольных мм/об - поперечных мм/об | 0,06...2 0,028...0,936 |
| Количество подач суппорта, мм - продольных - поперечных | 48 48 |

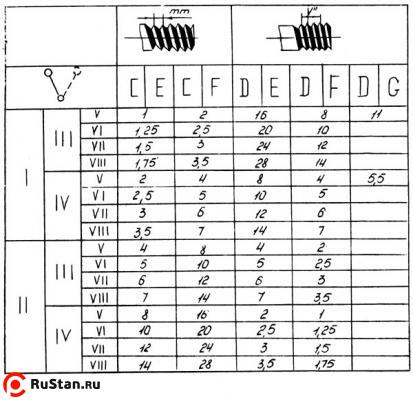

| Пределы шагов нарезаемых резьб: - метрических, мм - дюймовых, число ниток/дюйм | 1...28 28...1 |
| Наибольший угол поворота конусной линейки, градус: | +-10 |
| Быстрое перемещение,м/с(м/мин) - продольное - поперечное | 0,088(5,3) 0,037(2,2) |
| Мощность электродвигателя главного привода кВт | 16 |
| Габаритные размеры, мм | 3600х1910х1565 |
| Масса 1А983 1А983 станка без люнета поддержки, кг | 8600 |
| Масса 1А983 станка с люнетом поддержкой, кг | 9200 |
