Модель:
Weida X5032
Производитель: WEIDA (Китай)
  • Описание
  • Комментарии
  • Отзывы

Вертикально-фрезерный станок Weida X5032 – это консольный универсальный фрезерный станок с вертикальной осью шпинделя, средней размерной группы (размеры рабочей поверхности стола 1320х320 мм), который подходит практически для любого производства металлообрабатывающей промышленности. Эта модель создана по аналогии станков разработанных Горьковским заводом фрезерных станков (ЗФС).

Конструкция этого станка включает в себя:

  • коробку скоростей;
  • коробку подач;
  • механизм быстрого перемещения по осям X, Y, Z;

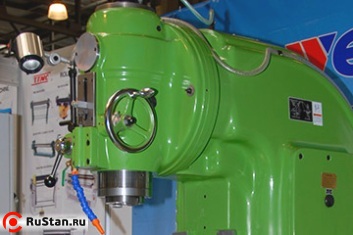

  • пиноль шпинделя, перемещающую инструмент вдоль оси шпинделя с условием зажатого стола и консоли; поворотную шпиндельную бабку вокруг горизонтальной оси на 45 градусов;
  • шкаф управления и пульт управления;

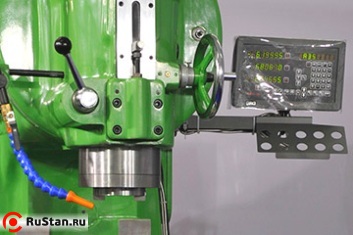

  • устройство цифровой индикации с оптическими линейками по трем осям (опция)

Шпиндель станка наделен 18ю скоростями, изменяемыми вариатором, а для облегчения ввода шестерен в зацепление, служит функция – «толчок шпинделя». При запуске шпинделя, автоматически включается насос смазки коробки скоростей. Для контроля уровня смазки и поступления смазки используются прозрачные глазки.

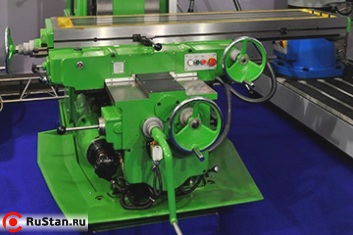

Рабочий стол станка перемещается влево и вправо, вручную и с помощью коробки подач. Рукоятка выбора направления размещена по центру рабочего стола. При автоматическом перемещении подачу выключают специальные кулачки, когда стол займет заданное положение. Консоль так же имеет возможность подъёма-опускания, как вручную так и двигателем подач. Рукоятка выбора направления перемещения салазок и консоли расположена слева на консоли.

X5032 с лёгкостью обрабатывает не только стали, чугуны, цветные металлы и их сплавы, но и пластмассы. Станок ведет обработку по вертикальной и горизонтальной плоскости, пазам, уступам, отверстиям и т.д.

На станке возможно использование твердосплавного инструмента – это обусловлено жёсткой конструкцией станины; мощностью э/д шпинделя; диапазонами вращения шпинделя по средствам коробки скоростей. Насос подачи СОЖ в зону резания позволяет, при необходимости, отводить тепло от режущего инструмента.

При работе на X5032 можно воспользоваться механическим зажимом одной либо сразу нескольких осей, что обеспечит большую жёсткость и позволит сократить вибрации до минимума. Станок мод. X5032 свободно дополняется рядом опций, таких как: УЦИ (Устройство цифровой индикации), разнообразные тиски, столы поворотные, головки делительные, фрезерные универсальные головки и т.п.

Технические характеристики фрезерного станка Weida X5032

Характеристика Значение
Размер стола (Д х Ш), мм 1320х320
Ширина и количество Т-образных пазов, мм х шт 18х3
Макс. вес заготовки, кг 500
Оси
Продольное перемещение, мм 700
Поперечное перемещение, мм 255
Вертикальное перемещение, мм 350
Диапазон продольной подачи, мм/мин 23.5~1180/18
Диапазон поперечной подачи, мм/мин 23.5~1180/18
Диапазон вертикальной подачи, мм/мин 8~394/18
Автоматическое продольное перемещение, мм 680
Автоматическое поперечное перемещение, мм 240
Автоматическое вертикальное перемещение, мм 330
Скорость быстрых продольных перемещений, мм/мин 2300
Скорость быстрых поперечных перемещений, мм/мин 2300
Скорость быстрых вертикальных перемещений, мм/мин 770
Тип направляющих оси Х
Тип направляющих оси Y
Тип направляющих оси Z
Поворот рабочего стола, град -
Шпиндель
Количество шпинделей 1
Диапазон/ Кол-во скоростей вертикального шпинделя 30~1500/18
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин -
Конус вертикального шпинделя (7:24) ISO50
Конус горизонтального шпинделя (7:24) -
Расстояние от оси верт. шпинделя до направляющих колонны, мм 350
Расстояние от торца верт. шпинделя до поверхности стола, мм 60~410
Расстояние от оси гор. шпинделя до поверхности стола, мм -
Диаметр оправки инструмента, мм 32, 50
Максимальный угол вращения вертикальной фрезерной головки, град +/-45
Максимальный диаметр фрезерования, мм
Максимальный диаметр сверления, мм
Ход пиноли шпинделя, мм 70
Мощность
Мощность э/д вертикального шпинделя, кВт 7.5
Мощность э/д горизонтального шпинделя, кВт -
Мощность э/д подачи, кВт 1.5
Мощность э/д подачи СОЖ, кВт 0.125
Потребляемая мощность станка, кВА 11
Габаритные размеры (Д х Ш х В), мм 2294x1770x1904
Масса нетто, кг 2800
Масса брутто, кг 3500

Варианты комплектации

Базовая комплектация Опции
система подачи СОЖ УЦИ и оптические линейки по 3 осям
Освещение рабочей зоны тиски
Документация на русском языке -
