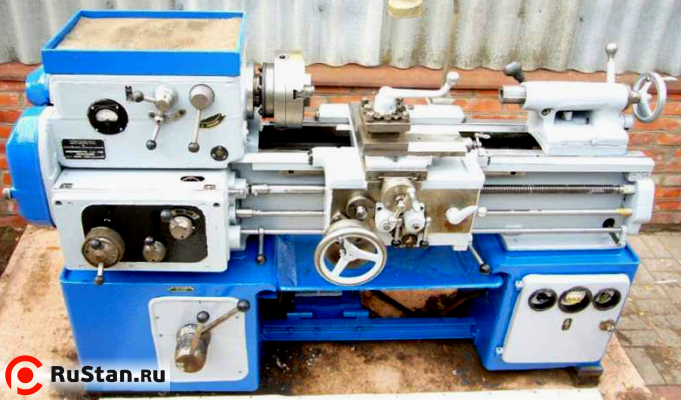

Токарно винторезный станок 1А616

Станок токарный патронно-центровой 1А616 предназначен для обтачивания и растачивания в центрах или пратроне цилиндров, крутых и пологих конусов, обработки торцов, нарезания метрической , модульной, дюймовой, многозаходной и точной резьб

Описание станка 1А616

Маркировка 1А616 – это непросто набор букв и чисел. Оно имеет точное обозначение, а именно:

• 1 – номер группы токарных станков, согласно классификации ЭНИМС (экспериментального научного исследовательского института металлорежущих станков);
• А – первое поколение станка;
• 6 – подгруппа станков. По классификации ЭНИМС 6 – токарно-винторезные станки;
• 16 – обозначение говорит о расстоянии центров от станины, в нашем случае 16 – 165 мм.

Такой станок можно встретить не только в крупных цехах, выпускающих серийную продукцию, но и на индивидуальных производствах. С помощью универсальных станков 1А616 выполняют множество различных операций:

• огранка как внешних, так и внутренних конический и цилиндрических поверхностей различной сложности и конфигурации;
• точение торцов заготовок;
• сверление;
• развертывание и зенкерование различных отверстий;
• рифление поверхностей сетчатой матрицей;
• нанесение различных видов резьбы резцом, метчиком и плашкой;
• обработка фасонных конических изделий.

Подвергать обработке на таком токарно-винторезном станке можно заготовки, произведенные из различных материалов. Любые операции допускается осуществлять, как насадками из твердых сплавов, так и приспособлениями из металлов инструментальных быстрорежущих.

Технические характеристики

Согласно данным в паспорте, прилагаемом к токарному станку этой модификации, он имеет следующие общие технические характеристики.

Благодаря подобной конструкции, суппорт металлообрабатывающего оборудования может перемещаться по следующим направлениям:

• поперек по винтовой передаче. В движение механизм можно привести только вручную. При этом величина преодолеваемого расстояния не превышает 195 мм;
• передвижение суппорта вдоль обеспечивается как винтовой, так и валиковой передачей. Максимальное расстояние, на которое может перемещаться суппорт в этом направлении составляет не больше 670 мм.

Технические характеристики 1А616
Характеристика	Значение
Наибольший диаметр детали обрабатываемой над станиной, мм	320
Наибольший диаметр детали обрабатываемой над суппортом, мм	140
Наибольшая длина обрабатываемой детали, мм	710
